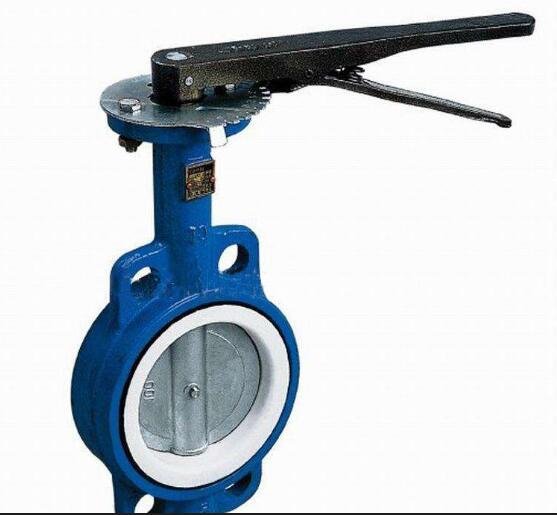

一、产品名称：
衬四氟对夹手柄
蝶阀D71F4-10/16
二、介绍：
广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等
流体管线上作为调节和节流装置使用。
三、特点：
1、衬氟
对夹蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、衬氟对夹蝶阀可以运送高腐蚀介质，在
管道口积存液体*少。低压下，可以实现良好的密封。调节性能好。
3、蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。衬氟对夹蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的
填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
四、零件材料：
零件名称 材料
上下阀体 铸铁、铸钢、
不锈钢、衬F4/F46
阀座 F4/F46
带杆蝶板 全衬(WCB包衬)F4/F46、半衬(不锈钢)/F4、F46
衬垫
硅橡胶蜗轮手柄 Qt400-15球墨铸铁、铝合金
五、性能参数：
技术规范
设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动
六、适用介质：
硫酸、氢氟酸、磷酸、硝酸盐酸、各种有机酸、有机溶剂、强氧化剂以及其它各种强腐蚀质。

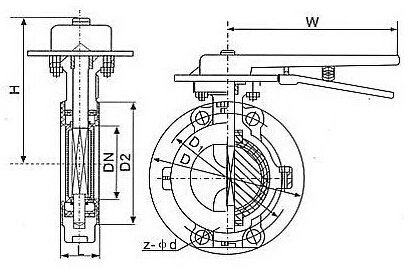

七、外形尺寸:
公称通径DN(mm) 尺寸(mm)
L H1 H2 D1 D2 D0
50 43 75 150 49 98 140
65 46 83 155 62 115 140
80 46 90 175 77 133 160
100 52 100 180 97 148 200
125 56 105 201 122 185 200
150 56 133 225 147 215 240
200 60 165 260 197 265 280
250 68 196 296 247 320 280
300 78 225 330 295 370 320
350 78 264 360 340 430 320
400 102 285 410 390 485 320
450 114 310 455 440 540 320
500 127 350 495 490 590 320
600 154 410 550 590 690 400
700 165 495 650 685 800 400
800 190 550 720 785 900 400
----------------------------------------------------------------------
