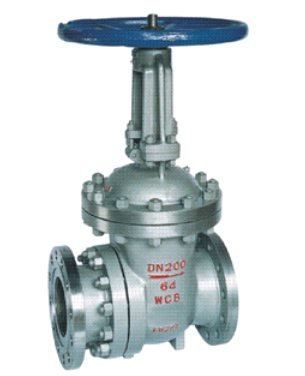

一、名称：
排渣
闸阀二、用途：
适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。
三、PZ41H排渣闸阀结构特点：
1、采用中
法兰螺栓连接，支管两端为
法兰连接或对焊连接；
2、启闭件采用半密封副强制密封，性能优良；
3、密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠；
4、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻；
5、阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性；
6、中大口径设置滚动
轴承，启闭轻松。
四、零件材料：
PZ41H型PN10~PN63排渣闸阀零部件材料
型号 材料
阀体、阀盖 闸板 阀体
密封圈 阀杆
垫片 填料PZ41H-10
灰铸铁 灰铸铁镶铬
不锈钢 灰铸铁镶铬不锈钢 铬不锈钢 橡胶
石棉板 石棉石墨
PZ41H-16
PZ41H-10c 碳素钢 碳素钢堆焊铁基合金 碳素钢堆焊铁基合金
PZ41H-16c
PZ41H-25
PZ41H-40
PZ41H-63
五、性能参数：
PZ41H型PN10~PN63排渣闸阀主要性能参数
型号 PN 工作压力（Mpa） 适用温度（℃） 适用介质
PZ41H-10 10 1.0 ≤100 灰渣水混合物（灰水比1:1:5）
（*大粒度≤50mm）
PZ41H-16 16 1.6
PZ41H-10c 10 1.0
PZ41H-16c 16 1.6
PZ41H-25 25 2.5
PZ41H-40 40 4.0
PZ41H-63 63 6.3

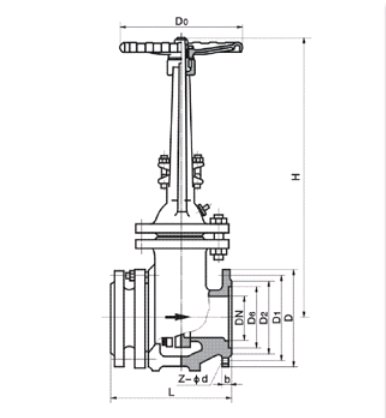

六、外形尺寸：
GB 1.6Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
DO 250 280 300 300 350 400 450 500 500 550 550
GB 2.5Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
DO 250 280 300 300 350 400 450 500 500 550 550
GB 4.0Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
DO 250 300 300 400 500 500 550 600 600 700 750
GB 6.4Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
DO 250 300 300 400 500 500 550 600 600 700 750
--------------------------------------------------------------------------
