产品介绍：
在石油、天然气、煤炭和矿石的开采、提炼加工和
管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

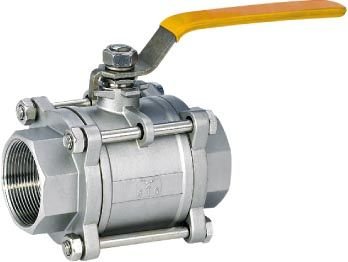

球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照三片式内
螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(
密封圈为增强
聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 预定的程序输送到各个*点。
特点：
1、在各种阀门中，球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。该阀方向可任意选择，具有双向作用。
2、操作方便，开关迅速，球阀旋转90°即可全关全开，启闭迅速，气动，电动可任意调动。与相同规格的
闸阀、
截止阀比较、球阀体积小、重量轻、节能效果好，便于管道安装。
3、本公司生产阀门
管件连接方式有：内螺纹、
法兰、对焊、插焊、快装等!其安装有，水平管道，垂直管道均可安装等。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电
弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、防渗漏效果很好，具开关寿命可高出其他设备5-10倍。
性能参数：
公称通径 DN（mm） 6~100mm
公称压力 PN（Mpa） 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等
适用温度 ＜150℃（PTFE）＜300℃（PLL）
零件材料：
序号 零件名称 材料
1 阀体 CF8M CF8 WCB
2 阀盖 CF8M CF8 WCB
3 阀座 RPTFE
4 球 SS304 SS316
5
密封垫 PTFE
6 阀杆密封 PTFE
7 阀杆 SS316
8 阀杆
填料 PTFE
9 填料压盖 SS304
10 弹性
垫圈 SS301
11 手柄 SS304
12
螺母 SS304

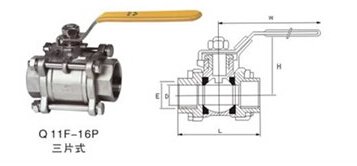

外形尺寸：
公称通径 结构长度 外形尺寸 参考重量
毫米 英寸 L D H W (kg)
6 1/4” - - - - 0.55
10 3/8” 65 12 57 95 0.55
15 1/2” 73 15 68 110 0.59
20 3/4” 86 20 70 110 0.93
25 1” 91 25 80 140 1.18
32 1-1/4” 113 32 84 140 2.13
40 1-1/2” 121 38 93 155 2.83
50 2” 142 50 100 180 4.18
65 2-1/2” 174 65 142 220 8.47
80 3” 193 80 155 260 13.14
100 4” 216 100 172 350 21.25
优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2.不能用作节流。
3带传动机构的球阀应直立安装。
工作原理如下：
一、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。3快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
片式球阀的结构特点：
1、启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题
2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手柄阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
----------------------------------------------------------------
欢迎联系我们哦o(*￣︶￣*)o
①产品名称
②型号
③口径
④压力
⑤阀体材质
⑥连接方式
⑦传动方式
⑧使用温度
⑨是否带附件等都可以报给我们
或者提供使用环境、条件、要求，我们会根据具体使用情况来选型，由我们的阀门*为您审核把关。
