公称压力：PN1.6～16MPa
工作温度：-29～550℃
法兰连接：API，DIN,JIS,GB/JB
公称通径：1/2-40（mm）
材质：铬钼钢，铸钢，锻钢，
不锈钢，301，304，316，316L等
适用范围：用于石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
驱动方式：手动、
齿轮传动、电动、气动等。
产品用途和特点：

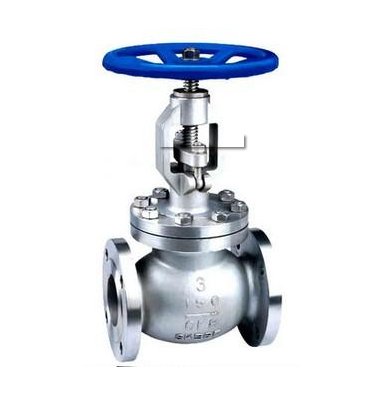

J41H-150LB美标铸钢
截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的
管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
产品执行标准：
1.设计制造：GB12224 GB/T12228 BG/T12235
2.结构长度：JB/T96-95
3.法兰尺寸：JB/T82.1~82.4-94
4.检验和试验：GB/T13927
性能参数
试验项目（PN） 1.6 2.4 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
密封试验 1.76 2.75 4.4 7.04 11.0 17.6
气密封试验 0.6
适用温度 ≤425°
适用介质 水、油品、蒸汽
零件材质
零件名称 CF8系列 CF3系列 CF8M系列Line CF3M系列 Line WCB系列
阀体 /阀盖 CF8 CF3 CF8M CF3M WCB
阀瓣 CF8 CF3 CF8M CF3M WCB
阀杆 F301 F3011 F316 F3161 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨 +304L
压盖 CF8 CF3 CF8M CF3M WCB
填料压环 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A191-8M A191-8M A191-8M 45
主要外形和连接尺寸
公称通径 主要外形尺寸和连接尺寸
L d S L1 T L2 H DO
J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1？ 21 216 166
40 170 36 49 15 1？ 21 247 188
50 200 46 61 16 2 25 290 220
J41H-64 J11H-64 J61H-64
15 90 13 22.5 10 1/2 15 159 98
20 100 18 28.5 11 3/4 17 190 112
25 120 23 34.5 12 1 19 208 126
32 140 29 43 14 1？ 21 216 166
40 170 36 49 15 1？ 21 258 188
50 210 46 61 16 2 25 405 220
