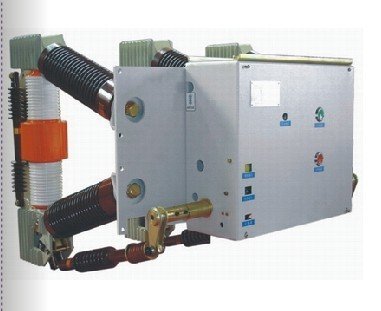

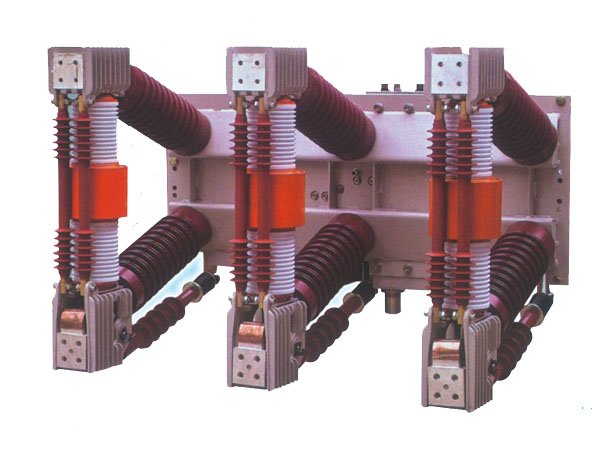

ZN12-40.5系列户内高压真空
断路器主要用于40.5kV电力系统，作为发电厂、
变电站以及工矿企业动力设备的保护和控制单元。适用于频繁操作场所。
主要特点：
1、ZN12-40.5型
真空断路器采用主导电回路与操动机构前后布置方式，断路器机构采用与开关一体的*
弹簧机构。主回路选用先进的纵磁场真空灭弧室，断路器体积小，性能稳定，操作安全可靠。
2、断路器为西门子公司3AF技术，开断能力强，机械寿命长，技术性能优越。
3、操动机构功能齐全，可用交流或直流操作，也可用手动操作，机构自身含防跳跃装置，可供用户选择。
型号规格：
ZN12-40.5/T1250A、1600A/25 kA、31.5 kA
ZN12-40.5/T2000A/31.5 kA
主要技术参数：
序号
项目
单位
参 数
1
额定电压
kV
40.5
2
工频耐受电压（1min）
kV
95
3
雷电冲击耐受电压（峰值）
kV
185
4
额定频率
Hz
50
5
额定电流
A
1250、 1600、2000
6
额定短路开断电流
kA
25
31.5
7
4s额定短时耐受电流
kA
25
31.5
8
额定峰值耐受电流（峰值）
kA
63
80
9
额定短路关合电流（峰值）
kA
63
80
10
额定
电容组开断电流
A
400
11
机械寿命
次
10000
12
额定短路电流开断次数
次
20
13
额定操作顺序
分-0.3 s –合分-180 s -合分
