EYK401电子式
压力开关一、概述

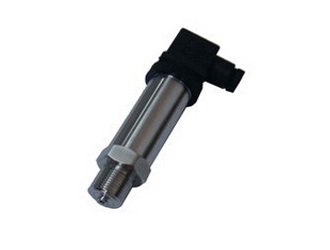

EYK401型电子式压力开关是以高精度压力
传感器作为检测元件，用高稳定电路产生开关信号，实现压力连续测量和开关量控制。具有精度高，迟滞小，响应快，性能稳定可靠，体积小，易操作和安装简便灵活的优点。
广泛应用于化工、机械、水文、电力等系统的气体、液体的压力控制和自动化系统中，外接中间
继电器可以完成多种控制功能。
二、产品特点
外调式结构使用方便
采用
压力传感器 调节无死区，零点至满量程设定点任意调整
比机械压力开关精度高，响应快开关信号可靠
一组开关量输出控制；
防爆ExiaIICT6；
三、技术参数
量程（MPa) 0～0.01……60
压力形式 表压、绝压
输出信号 继电器接点输出或开关量信号
精度 0.25 0.5
上下限设定范围 下限：0～上限设定*低值
上限：下限设定*高值～上限设定*高值
长期稳定性(％FS/年） ≤0.5
工作电压（Vdc) +12～+36（标定值为+24)
工作温度（℃） -20～+80
膜片材料 316L
不锈钢壳体材料 1Crl8Ni9Ti
接口 M20x1.5或用户自定
防爆等级 Exia II CT6
防护等级 IP67
四、外形结构
五、仪表选型
EYK401 EYK401型电子式压力开关
代号 压力类型
A 绝对压力
G 表压（相对于大气压测量）可省略
代号 测量范围
1 0～10KPa
2 0～35KPa
3 0～100KPa
4 0～250KPa
5 0～1.0Mpa
6 0～3.5Mpa
7 0～10Mpa
8 0～25Mpa
9 0～60Mpa
0 其他（需备注）
代号 输出功能
K1 4~20mA 及2路继电器开关量
K2 2路电器开关量
代号 精度等级
1 ±0.25％
2 ±0.5％
代号
管道接口
J1 M20×1.5 外螺纹
J2 G1/2 外螺纹
J3 其他（需备注）
代号 防爆形式
N 无
d 隔爆
EYK401 G 5 S 1 J1 N （选型举例）
