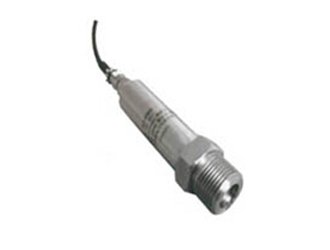

EYB432平膜压力
变送器一、概述
EYB432平膜型
压力变送器采用进口带
不锈钢隔离膜片的高精度、高稳定性力敏芯片，经激光调阻和一定的信号处理，输出工业标准的4～20mA或0～10mA信号。
该变送器广泛用于石油、化工、冶金、电力、环保等领域对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。
二、产品特点
测量范围宽：0～10KPa～100MPa
精度高：优于0.1％FS
稳定性好：优于0.1％FS/年
抗干扰设计，适用恶劣环境
防腐性好：
316L不锈钢或陶瓷
本
安防爆
三、技术参数
量程 KPa 0～10、100、500、800、1000
MPa 0～2、100
压力形式 表压、绝压
输出信号（mA) 4～20（1～5V）二线制
0～10（0～5V）三线制
精度 0.1 0.2
非线性
迟滞性（％FS）
重复性 ≤0.1 ≤0.2
零点漂移(％FS/4h) ≤0.1 ≤0.2
零点及灵敏度
温度漂移(％FS/℃) ≤0.01 ≤0.02
长期稳定性(％FS/年） ≤±0.1；≤±0.3
工作电压（V) +12～+36（标定值为+24)
工作温度（℃） -20～+85
过载能力（％) 300
负载电阻（Ω) R=(U-12.5)/0.02-Rd其中：U为
电源电压，Rd为电缆内阻
响应时间(10～90％)ms ≤1
测量介质 与316L兼容的腐蚀性介质
膜片材料 316L或陶瓷
壳体材料 1Cr18Ni9Ti
接口 M20x1.5或用户自定
防爆等级 Exia II CT6
防护等级 IP67
四、外形结构
五、仪表选型
EYB432 EYB432平膜型压力变送器
代号 压力类型
A 绝对压力
G 表压（相对于大气压测量）可省略
代号 测量范围
1 0～10KPa
2 0～35KPa
3 0～100KPa
4 0～250KPa
5 0～1.0Mpa
6 0～3.5Mpa
7 0～10Mpa
8 0～40Mpa
9 0～100Mpa
0 其他（需备注）
代号 输出功能
Ａ 4～20mA二线制
V 0～5V 三线制
代号 精度等级
1 ±0.1％
2 ±0.25％
代号
管道接口
J1 M20×1.5外螺纹
J2 G1/2 外螺纹
J3 其他（需备注）
代号 防爆形式
N 无
I 本安
d 隔爆
EYB432 G 5 A 1 J1 N （选型举例）
