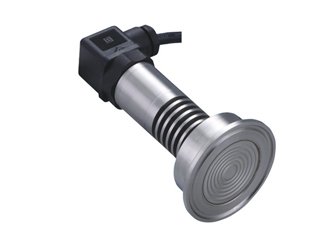

EYB431平膜压力
变送器一、概述
EYB431 是陶瓷
电容高温平膜
压力变送器采用进口优质的陶瓷膜片的高精度、高稳定性力敏芯片,经激光调阻和一定的信号处理,输出工业标准的4~20mA或0~10mA等信号。
该变送器广泛用于石油、化工、冶金、电力、环保等领域对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。
二、产品特点
 测量范围宽:0~500Pa~7MPa
 精度高:优于0.1%FS
 稳定性好:优于0.1%FS/年
 抗干扰设计,适用恶劣环境
 防腐性好:陶瓷膜片
 本
安防爆
三、技术参数
量程 KPa 0~0.5、1……1000
 MPa 0~2……7
压力形式 表压、绝压
输出信号(mA) 4~20(1~5V)二线制
 0~10(0~5V)三线制
精度 0.1 0.2
非线性
迟滞性(%FS)
重复性 ≤0.1 ≤0.2
零点及灵敏度
温度漂移(%FS/℃) ≤0.01 ≤0.05
长期稳定性(%FS/年) ≤±0.1;≤±0.2
工作电压(V) +12~+36(标定值为+24)
工作温度(℃) -40~+120
过载能力(%) 300
负载电阻(Ω) R=(U-12.5)/0.02-Rd其中:U为
电源电压,Rd为电缆内阻
响应时间(10~90%)ms ≤1
测量介质 与AL2O3兼容的腐蚀性介质
膜片材料 陶瓷
壳体材料 1Cr18Ni9Ti
接口 卫生卡式
防爆等级 Exia II CT6
防护等级 IP67
四、外形结构
五、仪表选型
EYB431 EYB431
陶瓷电容高温平膜压力变送器器
 代号 压力类型
 A 绝对压力
 G 表压(相对于大气压测量)可省略
    代号 测量范围
   1 0~500Pa
   2 0~1KPa
   3 0~5KPa
   4 0~35KPa
   5 0~100KPa
   6 0~250KPa
   7 0~1.0Mpa
   8 0~3.5Mpa
   9 0~7Mpa
   0 其他(需备注)
      代号 输出功能
     A 4~20mA二线制
     V 0~5V 三线制
       代号 精度等级
        1 ±0.1%
       2 ±0.2%
          代号
管道接口
         J5   DN40
卡箍         J6 其他(需备注)
            代号 防爆形式
           N 无
           I 本安
           d 隔爆

EYB431 G 2 A 1 J5 N (选型举例)
