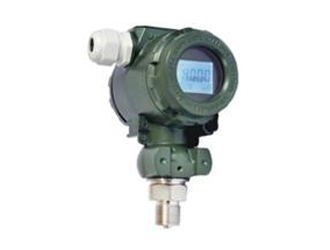

EYB1002高温压力
变送器一、概述
EYB1002蓝宝石高温
压力变送器采用进口硅—蓝宝石半导体敏感元件制造的压力
传感器和变送器,具有高精度、高稳定性,并硅—蓝宝石半导体敏感元件无p-n漂移、对温度变化不敏感。具有精确的数字/数据传输、现场设备诊断、远程双向通讯等。产品具有精度高、稳定性好、操作方便等特点。
该变送器广泛用于化工、冶金、电力、食品等领域对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。用于工业现场过程压力控制。
二、产品特点
■ 抗电磁干扰设计,适合恶劣使用环境
■ 温度测量范围宽,温度误差极小
■ 具备HART通讯协议或RS485通讯协议
■ 兼容防浪涌电压,极性反向保护
■ 防腐性强:钛—蓝宝石膜片
■ 本
安防爆
三、技术参数
量程 KPa 0~5、100、500、800、1000
 MPa 0~1、2、10……100
压力形式 表压、绝压
输出信号(mA) 4~20二线制
通讯方式 Hart协议、RS485协议
精度度等级 0.1 0.2
非线性 /迟滞性(%FS)/重复性 ≤0.1 ≤0.2
零点及灵敏度温度漂移(%FS/℃) ≤0.005 ≤0.01
长期稳定性(%FS/年) ≤0.1;≤0.2
阻尼(秒) O~32可调
工作电压(V) +12~+36(标定值为+24)
工作温度(℃) -60~+200
过载能力(%) 300
寿命 >lx108次压力循环(25℃)
负载电阻(Ω) R=(U-12.5)/0.02-Rd其中:U为
电源电压,Rd为电缆内阻
响应时间(10~90%)ms ≤1
测量介质 与316兼容的腐蚀性介质
膜片材料 钛-蓝宝石
壳体材料 ICr18Ni9Ti和铝合金
接口 M20xl.5或用户自定
防爆等级 ExiaII CT6
防护等级 IP67
四、外形结构
五、仪表选型
EYB1002 EYB1002高温型压力变送器
 代号 压力类型
 A 绝对压力
 G 表压(相对于大气压测量)
   代号 测量范围
   1 0~5KPa
   2 0~35KPa
   3 0~100KPa
   4 0~250KPa
   5 0~1.0Mpa
   6 0~3.5Mpa
   7 0~10Mpa
   8 0~40Mpa
   9 0~100Mpa
   0 其他(需备注)
     代号 输出功能
     A 4~20mA
     H 4~20mA ,HART通讯协议
     W 4~20mA ,RS485通讯协议
      代号 精度等级
       1 ±0.1%
       2 ±0.25%
         代号
管道接口
         J1 M20×1.5外螺纹
         J2 G1/2 外螺纹
         J3 其他(需备注)
           代号 防爆形式
           N 无
           I 本安
           d 隔爆
             代号 显示类型
             N 无显示(可省略)
             M1 带LCD显示表
             M2 带LED显示表

EYB1002 G 5 H 1 J1 N M1 (选型举例)
