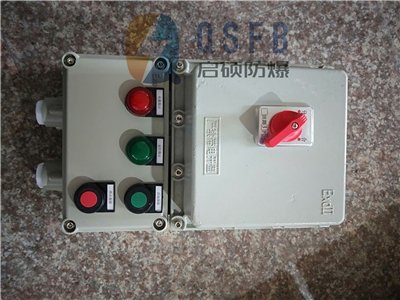

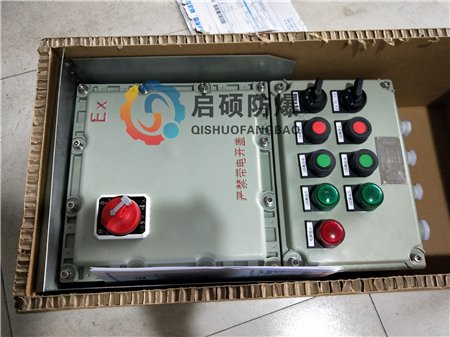

轴流
风机启停防爆
控制箱常见方案举例 :
通过将多个防爆
断路器或动力（照明）
配电箱及数个防爆
接线箱组合,
可在电压380V,电流630A的三相 交流50Hz配电系统中实现动力,照明配电设
备的电能转换分配及控制。
（二）、多路电磁起动配电
通过将多个防爆电磁起动器或电磁起动箱
和
防爆断路器、操作柱和
防爆接线箱等组合，可在
电压380V的三相交50Hz配电系统中实现动力配送
及电动机的集中控制，并可根据要求加装信号、
电压表,
电流表等监控装置。
（三）、多路降压起动配电
将防爆降压起动箱置于防护柜中
实现对交流50Hz、电压为380V，电路中容量为95KW
及以下的三相笼型电动机的不频繁降压起动，具有短
路、缺相、过流堵转等保护功能，可用手动、自动
和远控等多种方式来控制。
（五）、混合型
根据用户要求，将相应的
防爆电器组合，
从而满足用户现场的需要，
配电柜的常见外形尺寸。
符合GB3836-2000,IEC60079标准要求
1． 2工作条件
a． 海拔不超过2000米；
b． 周围环境温度为-20℃~+40℃；
c． 周围空气相对湿度不大于90％（+25℃时）；
d． 在无显著摇动和剧烈冲击振动的地方；
e． 在无破坏金属和绝缘的腐蚀性气体的地方；
1 适用于爆炸性气体环境1区、2区；
2 适用于可燃性粉尘环境21区、22区；
3 适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4 适用于温度组别为T1～T6的环境；
对于
轴流风机启停
防爆控制箱的操作,新手可以结合说明书上的标准,从而完成这些作业,并养成良好的操作习惯,根据工作现场的实际情况,设置好箱体内的参数,从而确定好防爆控制箱的安装位置,然后结合
灯具的形式,将它的
电源接点都统一调整在*范围内,保证物件内的电缆与其他
钢管间的距离,达到相应的标准,这样也是能够有效的避免,这些零构件之间出现严重的摩擦效应的,与此同时操作者还需要注意的是,应该先卸下接线腔上的固定
螺钉,并拔出
接线盒的接线,这个时候大家再取出
包装盒内的
密封圈,与
接头按钮,再按照规定的标准,将这些零构件依次套入电缆中,实施好这些作业之后,各位还需要在
防爆配电箱的接地处,用压线卡压紧电缆,再用螺钉加以固定,那么整个箱体的稳定性,就会得到应有的保障
防爆
照明配电箱与防爆
动力配电箱在常规情况下材质主要选用铝合金，箱体以配电箱回路数的多少用多个不同的铝合金小箱子拼接而成，分为增安部分和隔爆部分，增安部分内装不现电流大小的
接线端子用于给用户接总进线和出线设备提供方便，隔爆部分内装电器元件，包括断路器，热
继电器和交流
接触器等等电器设备，主要便于防止内部电器损坏导致电器自然或是对外界物体损坏的保护。
防爆箱在特殊情况下，也可根据用户要求或环境条件选择Q235
钢板焊接或是SS304
不锈钢焊接。
所以，简单来说
防爆照明配电箱与
防爆动力配电箱的区别在于：一种用于220V的照明电路，另一种用于380V的动力电路，这是防爆照明配电箱与防爆动力配电箱的主要区别。
轴流风机防爆控制箱安装及维修
1安装前检查起动器铭牌的技术数据是否符合实际使用条件。
52安装时注意电缆由出线口金属
垫圈、密封圈依次引入接线腔内，将出线口拧紧，使之密封，再将压线板
压紧，以防止电缆拔脱。如不用的引出装置，必须有封堵将其密封。
3起动器的内外接地必须牢固可靠。
4运行前检查所有隔爆结合面紧固
螺栓是否拧紧，没有
弹簧垫圈的及时配置，防止自行松脱。
5检修时，必须先断开前级电源，等壳内电气元件均不带电时方可开盖检修。
6隔爆面应予妥善保护，不得磕碰、划伤、并保持清洁，如有损伤可按防爆有关规定修理。
7检修安装时，应在隔爆面上涂204-1置换型
防锈油。
8非专业技术人员严禁开盖检修。
轴流风机启停防爆控制箱参数
防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
总开关电流：10A—800A；分开关电流：1A—630A；
防护等级：IP54/IP55/IP65；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（
可按客户要求不受限制）
