ZSQ汽车散装机
一、规格与技术性能:
规格：350/600 400/700mm 输料管内径：350mm、400mm
收尘管外径：600mm、700mm 能力：200t/h ；*大250t/h
ZSQ汽车散装机用于散装水泥或其它类似的粉状物料的装载。

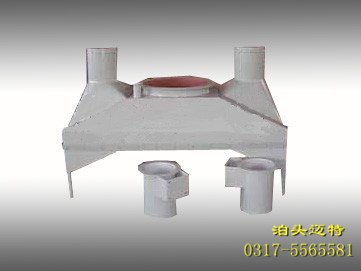

ZSQ汽车散装机主要由机架、装载头、料面指示机构、松强开关及小型
卷扬机等组成，机架为焊接结构。；装载头主要由可伸缩的内外
软管、管架及锥斗等组成。内软管用于下料，外软管用于收尘。料面指示机构由
风机微
压力控制器与作为控头的
胶管等组成。松强开关由
行程开关及固定在撑杆上的凸轮等组成。卷扬机是小型低速的
滑轮倍率1：1，在其内部设置四个行程开关，通过调整挡块盘上挡块，可以方便灵活地高速卷扬机出强的长度，即控制装载头的升降距离。卷扬机采用了先进的盘式制动
电机，具有体积小巧的特点。另外，本机设有两个收尘口。

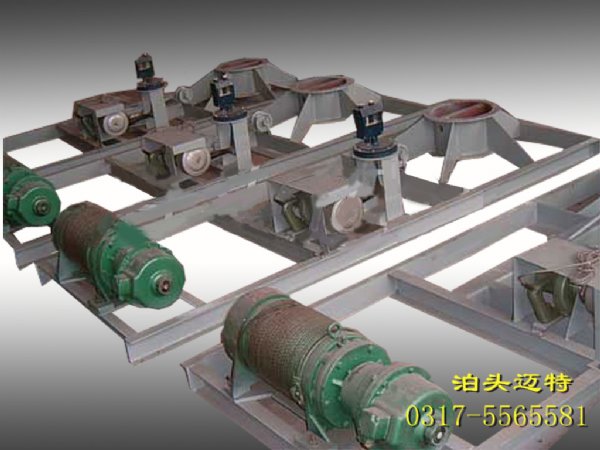

水泥熟料汽车散装机
一、技术性能：
装卸能力： 200
伸缩装置升降速度： 8.6m/min
伸缩装置下降*大行程： 2000mm
卷扬机电动机型号： JE33.250
功率： 5.5kw
料位计型式： FTM30固体音叉
限位开关 收尘通风量： 每个收尘口为3000m3/h
二、结构概述及工作原理：
水泥熟料汽车散装机分为库侧熟料汽车散装机和库底熟料汽车散装机。
散装机用于把水泥熟料从熟料底装卸到汽车散装机上，装料过程完全是自动化操作，工作效率高，收尘效果好，装料时消除扬尘污染。本机主要由棒闸、扇形电动
闸门、下料溜子、机架、卷扬机、收尘软管、料位计及伸缩装置等组成。
棒闸主要用于调整喂料量和设备维修，扇形电动闸门将熟料从料仓喂入下料溜子，并且在扇形电动闸门
法兰和下料溜子法兰上装有密封板，机架起支撑作用，下料溜子和伸缩装置的全部重量都作用在机架上。卷扬机主要控制伸缩装置的升降，卷扬机上布置有3个行程序开关撞块，三个行程开关分别控制卷筒的下转、自锁（断电）、反转三种工作状态，伸缩装置是由六个套筒和
防尘罩、密封板组成的，非工作状态时套筒重迭在一起；伸缩装置下降到*低位置时的状态，也就是工作状态。第六个套筒与防尘罩用
螺栓联接在一起，防尘罩与密封板之间用螺栓固定，在防尘罩上设有两个收尘管与收尘软管相连接，在连接处用管箍固定。

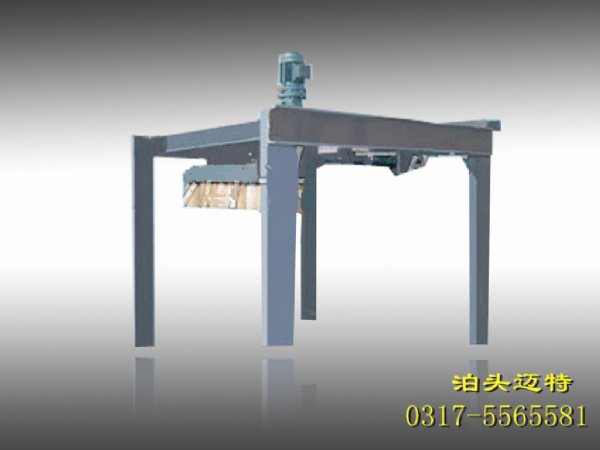

电动转弯溜子(右转)
电动转弯溜子用于水泥厂，也可酌情用于化肥厂、碱厂、矿粉厂等工矿企业，将高处
胶带运输机上的袋装物品经电动转弯溜子，顺畅卸至低处胶带运输机上方实现立体交叉运输。

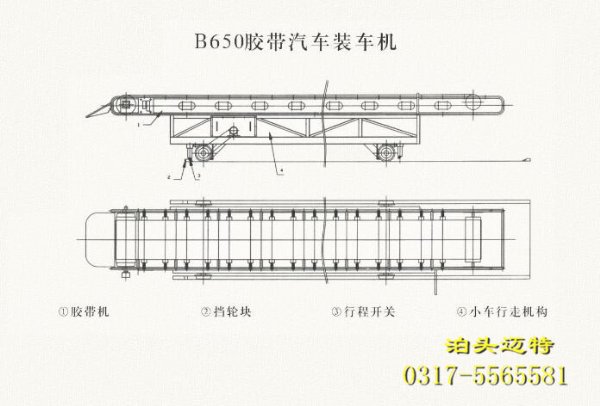

B650胶带汽车装车机
