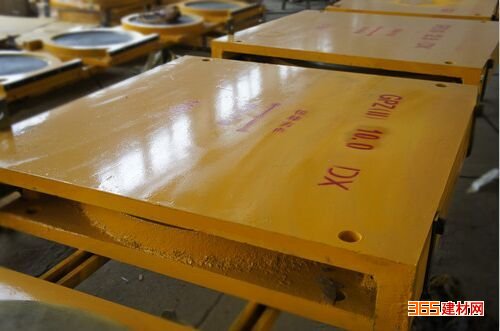

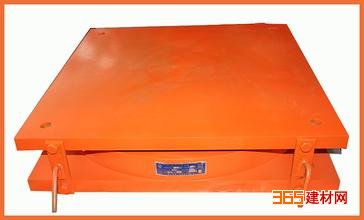

QZ系列球型支座特点及功能
QZ系列球型支座是由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动，上座板上的不锈钢板与中间钢板上的另一四氟板组成第二滑动面，完成上下结构体因温差诸因素产生的伸缩位移。
球型支座传力可靠，各向转动性能一致，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要，适用于桁架，连廊，网架，钢结构，膜结构，及宽桥、曲线桥等建筑。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。
QZ系列球型支座主要性能
球型支座标准反力（竖向承载力）可分为16级：1000、1500、2000、2500、3000、4000、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000其他承载力要求可根据工程要求另行设计。
球型支座设计转角θ分为0.010、0.015、0.020rad(根据需要可增大)
支座设计位移量顺向：1000~2500KN e=±50㎜ e=±100㎜ 3000~20000KN e=±50㎜ e=±100㎜ e=±150㎜
横向：（SX双向活动支座）e=±40㎜ 设计位移量根据工程需要可进行变更。
球型支座设计磨擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa左右时，取值如下：
常温：（-25℃~+60℃）0.03低温：（-40℃~+60℃）0.05
球型支座可承受的水平力：
单向活动支座（DX）横向水平力为球型支座设计竖向承载力的10％
固定支座（GD）承受水平力为球型支座设计竖向承载力的10％
铰支座能够满足桥梁、建筑，尤其是钢结构工程对节点支座性能需要。铰支座是水平位置支座，其作用是铰接上下构件，释放钢结构主体的内应力，实现结构万向转角（0.02-0.08rad）。铰支座可分为普通固定铰支座和减震型固定铰支座。
