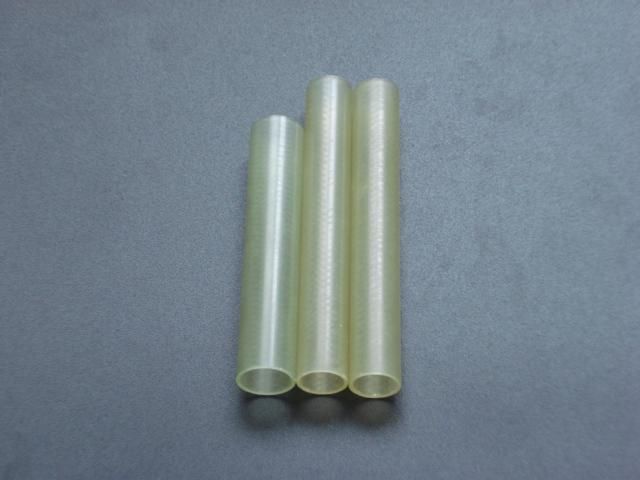

玻璃纤维增强环氧管体，采用不间断纤维湿法缠绕而成
缠绕角 ±50～55°
纤维含量（重量比） 70～75%
密度 2.00 g/cm3
吸水率 0.02 %
轴向热膨胀系数 1.8 E-05 1/K
玻璃转化温度 110～120 ℃
耐化学性能 矿物油：很好；溶剂及稀酸：良好
抗拉弹性模量，轴向 14000 MPa
抗拉强度，轴向 60 MPa
抗拉强度，环向 130 MPa
抗压强度，轴向 90 MPa
抗弯强度，轴向 120 MPa
抗剪强度 150 MPa
相对介电常数 4.5-5.5
介质损耗因数 0.003-0.005
局部放电量 ≤5
绝缘强度，轴向 3～6 kV/mm
绝缘强度，径向 10～12 kV/mm
水扩散试验 <1 mA（30×15试样，12kV）
耐SF6内衬 进口
聚乙烯材料
内径 >50mm
外径 <900mm
长度 <8000mm
