功能&特点：
雷击

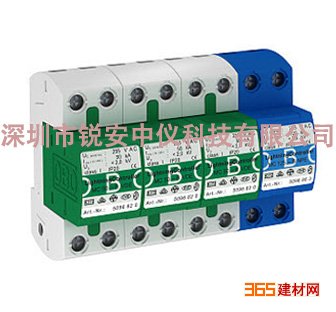

电涌保护器MC 50-B VDE是一个插拔式多层火花间隙器件。该装置共由9层火花间隙组成，这9层火花间隙是由10片高能石墨电极圆盘叠合在一起构成的，高耐热的特氟纶隔环，可靠地保证了火花间隙内部的安全距离。用
螺栓固定的压铸锌金属连接板，将火花间隙组合在一起，箝制在精确的位置上。9层火花间隙中的8层间隙经过了大容量
电容控制，因而保证了精确设定的保护水平电压≤2kV。
技术参数：
雷电保护控制器 MC 50-B VDE
标称电压 UN 230 V/50-60 HZ
*大持续工作电压 UC 255 V
需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1
B
Ⅰ级
雷电保护区 0→1
绝缘电阻 Rins >100 MΩ
电压保护水平 Up <2 kV
响应时间 TA <100 ns
浪涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R
50 kA
25 As
0.63 MJ/Ω
保护器在UC下的市电后续电流遮断能力
*大非对称短路电流 Ip 12.5 kArms
25 kA
*大串联
保险丝（仅在电网中无此保险丝时需要） 500 A gL/gG
短路耐受能力（串联500A gL保险丝）
*大非对称短路电流 Ip 17.6 kArms
25 kA
温度范围 υ -40℃到+85℃
空气湿度 ≤95％
IP 等级 IP 20
连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2
AWG 8-2
安装 卡接在35mm2导轨上
（根据DIN EN 50022）
