■特性

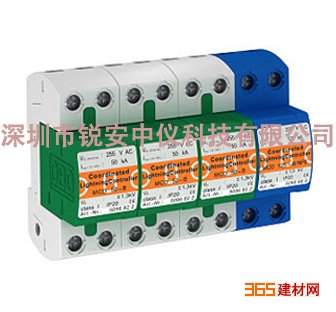

MCD50-B、MCD125-B/NPE、MC50-B、MC125-B/NPE
1、低保护水平（Up1.3≤kv）；
2、紧密的EMC结构；
3、在TT和TN-S系统中，和C级
浪涌保护器一同安装时，MCD125B/NPE可以为B和C级浪涌保护器共用。
■使用优点
1、在B级和C 级浪涌保护器之间，无需设计退耦装置或在两极之间保持一定的安装空间。
2、节省45％以上的安装空间
3、节省费用及安装空间
■功能和应用领域
1、浪涌保护器MCD 50-B和MCD 125-B/NPE满足标准DIN、VDE 6F5 Part6（Draft 11.89）A1,A2对B类器件的需求条件，以及标准IEC61643-1（02，89）对第Ι级浪涌保护器的要求，他们与后级限压型
电涌保护器配合使用时，无需设计退耦装置，可以将两极保护器安装在一起。该产品是OBO在间隙型浪涌保护器的多电极石磨堆叠技术新发展。
2、MCD50-B以其低保护电压水平（Up≤1.31KV）的特性，确保了与C级浪涌保护器配合使用时，不需要设计退耦装置或者在B级和 C级之间留一定的安装距离。这样它可以节省超过45％的安装空间，MCD 50-B这个特性特别是对紧凑型Z-MC概念有着特殊的贡献。另外，NPE放电间隙MCD125-B/NPE雷击电涌保护器其大通流量的特性在TT、TN-S系统中使用，可以同时作为B和C级浪涌保护器的NPE保护模块，节省费用及安装空间。
3、新的MCD50-B和MCD125-B/NPE浪涌保护器*的应用环境是，需要有紧凑的防雷保护概念或者需要在一个独立的小型机房内安装B和C两级浪涌保护器的环境。例如：移动、微波通信基站。
德国OBO
电源防雷器,德国OBO
电源防雷器经销商,德国OBO MCD-B电源防雷器
■安装
MCD50-B和MCD125-B/NPE的外壳尺寸满足节省空间的17.5mm宽度模数的要求，所以该装置容易安装。通过浪涌保护器本身卡接在35mm导轨上的方式实现了该SPD的简便安装。MC125-B/NPE为N线和PE线分别提供了两个端子。方便了SPD与线路之间的凯文连接。
■技术参数
雷电保护控制器
型号 MCD 50-B MCD 125-B/NPE
标称电压 UN 230 V/50-60 HZ
*大持续工作电压 UC 255 V
需求等级
－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1
B
Ⅰ级
NPE放电间隙
雷电保护区 0→1
绝缘电阻 Rins >100 MΩ
电压保护水平 Up ≤1.3 kV
响应时间 TA <100 ns
电涌电流测试（10/350）－根据IEC 61312-1(02.95)规定的雷电流参数
峰值电流 Iimp
电量 Q
单位能量 W/R
50 kA
25As
0.63 MJ/Ω
125 kA
62.5 As
3.9 MJ/Ω
Uc下的后续电流遮断能力 Ip
*大的非对称短路电流 12.5KArm
25KArm 100 Arms
*大串联
保险丝（仅在电网中无此保险丝时需要） 50 0A gL/gG
后续电流遮断能力（串联500A gL保险丝）
*大的非对称短路电流 17.6KArm
25KArm
温度范围 -40℃到+85℃
连接体横截面积 单股/多股/多股软线
紧固扭矩（MA）至少4Nm 10-50/ 10-25/ 10-35mm2
AWG 8-2
