板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载,且能将上部构造的压力可靠地传递给墩台;有良好的弹性以适应梁端的转动;有较大的剪切变形以满足上部构造的水平位移。
特点
具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点。
在板式支座表面粘复一层1.5mm-3Mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡胶支座它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用。
适用范围

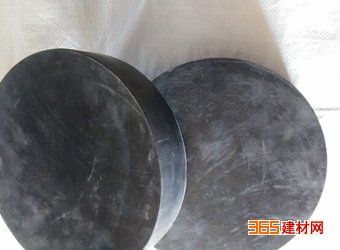

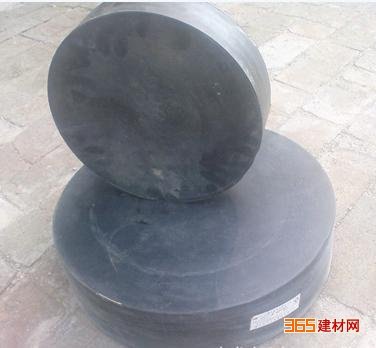

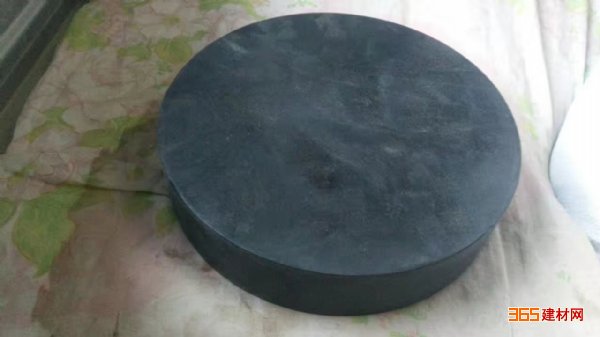

板式橡胶支座是公路中小型桥梁中比较常用的产品,它分为普通板式橡胶支座、四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.
对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。
橡胶垫块是由多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,支座具有良好的弹性,以应对桥梁的梁端的转动;又有较大的剪切变形能力,以满足上部构造的水平位移。
橡胶垫块的布置
橡胶垫块的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则:
(1)上部结构是空间结构时,橡胶垫块应能同时适应桥梁顺桥向(X方向)和横桥向(Y方向)的变形;
(2)橡胶垫块必须能可靠的传递垂直和水平反力;
(3)橡胶垫块应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束;
(4)当桥梁位于平坡上,固定橡胶垫块宜设在主要行车方向的前端桥台上;
(5)橡胶垫块宜设置在具有较大垫块反力的地方;
(6)在同一桥墩上的几个橡胶垫块应具有相近的转动刚度;
总之,桥梁橡胶垫块的布置原则是既要便于传递支座反力,又要使橡胶垫块能充分适应梁体的自由变形。
