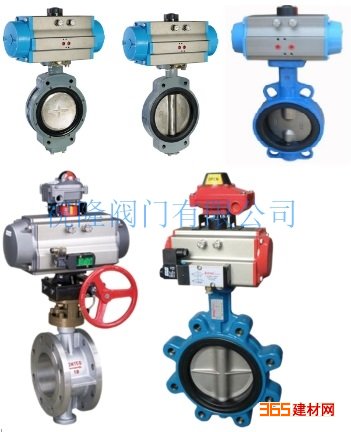

由角行程气动活塞式
执行器及三偏心
蝶阀阀体组成，采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
主要技术参数
公称通经DN（mm) 50～2000
公称压力PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃
不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要零部件材质
零件名称 材料
阀体 WCB、
合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨
产品特点
1、蝶板密封面在关闭状态下，受力均匀，承压能力高。
2、能实现双向密封功能，既可以调节，又具有切断功能。
3、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
4、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
5、蝶板密封面采用堆焊钴基
硬质合金，密封面耐磨损，使用寿命长。
6、耐高温、耐低温、耐腐蚀性，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
技术参数
公称通经(DN) 主要尺寸
法兰尺寸和
螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
125 140 460 164 250 210 8-18 250 210 8-18 270 220 8-26
150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
350 190 950 280 505 460 16-22 520 470 12-26 555 490 16-33
400 216 1190 305 565 515 16-26 580 525 16-26 620 550 16-36
450 222 1255 350 615 565 20-26 640 585 16-30 670 600 20-36
500 229 1305 380 670 620 20-26 715 650 20-30 730 660 20-36
600 267 1340 445 780 725 20-30 840 770 20-33 845 770 20-39
700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
技术标准：
制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T
