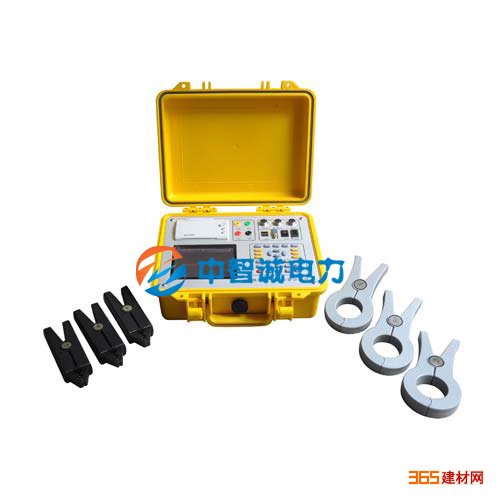

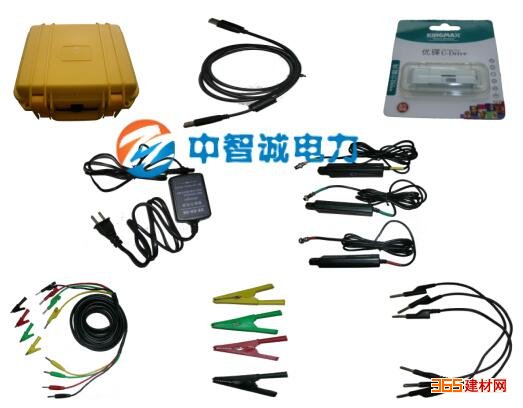

一、功能特点
装置硬件平台具有如下主要特点：
1） 采用Advantech公司32 位高性能PC104嵌入主板和TI 公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；
2） 采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；
3） 数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；
4） 采用大多CPU结构，每个通道独享一个32位的DSP,保证电能质量测量数据的实时性和准确性。
5） 大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；
6） 采用锁相环技术，防止了在电力系统频率变化时对监测指标的影响，防止了频率”泄漏”；
7） 采用外部GPS 同步采样技术，保证了同一
变电站内或不同变电站内监测装置的同步采样；
8） 配置了冗余的、独立的双100M 工业以太网，还选配有RS-232C/485 通讯接口，可选择多种通讯方式与远方管理中心交互数据；
9） 采用了四层印刷
电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；
装置功能
ZHCH353装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。装置主要具有以下功能：
1） 基本测量量
电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
2） 基本监测指标
a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
b) 电压偏差；
c) 频率偏差；
d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；
f）各次谐波的有功、无功功率等；
3） 高级监测指标
a) 间谐波；
b) 电压波动、闪变；
c) 电压骤升、骤降、短时中断；
4） 显示功能
装置面板上带有大屏幕LCD显示器，以图形方式显示主要电能质量监测指标的实时数据。
5） 设置功能
可对装置硬件时钟进行设置，对监测参数进行设置、修改和查看，并设有密码保护。
6） 记录存储功能
可对基本监测指标和高级监测指标实时保存，统计时间间隔可设置，3Min数据（保存*大值、*小值、平均值、95％概率大值中的一项）在装置上*长保存时间为1年以上，之后按”先进先出”原则更新。
7） 统计功能
装置具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的*大值、*小值、平均值、95％概率大值等。
8） 通讯功能
装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可通过RS232C/RS485接口，以Modem或GPRS方式与远方通讯。
9） GPS 对时功能
装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管理中心的时钟一致。
10） 事件触发录波功能
可根据客户要求设定事件触发条件（手动或自动），记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。
二、主要技术参数：
2.1工作
电源交流：220V±10％ ；50Hz±0.5Hz；谐波畸变率不大于15％
直流：220V±10％，纹波系数不大于5％
2.2电流信号输入
输入方式：电流
互感器输入；
额定值In：5A/1A；
测量范围：AC 200mA～5A或AC 50mA～1A
功率消耗：不大于0.5VA/路；
过载能力：1.2In 连续工作；
2In 允许1s。
2.3电压信号输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V；
测量范围：AC 0.5V～120V；
功率消耗：不大于0.5VA/路；
过载能力：1.3Un 连续工作；
1.4 Un 允许1s。
输入阻抗：大于100kΩ。
2.4开关量输入
工作电压： AC220V/DC220V；
输入方式：空接点或有源接点；
隔离方式：光电隔离，隔离电压2500V。
2.5 监测指标精度
1） 电压、电流：0.2％；
2） 功率、功率因数：0.5％；
3） 频率偏差：0.01Hz；
4） 电压偏差：0.2％；
5） 三相电压不平衡：0.2％；
6） 三相电流不平衡：0.5％；
7） 谐波：符合GB/T 14549-1993 中附录D 中的A 级要求；
8） 间谐波：参照/T 14549-1993 附录D 中对谐波要求的A 级；
9） 闪变：5％；
10）电压波动：5％。
2.6 通讯接口
1） 以太网
接口速率：10/100M 自适应；
接口类型：100Base—T；
支持TCP/IP，FTP 协议；
互为备用的双网配置。
2） RS232C/485 接口
接口速率：RS232C——300～115200bps，RS485——300～19200bps；
带光电隔离。
2.7 GPS 对时接口
装置接口：GPS硬对时，IRIG-B码对时或者秒脉冲对时信号。
2.8 执行标准
《GB/T 15945-2008 电能质量 电力系统频率允许偏差》
《GB 12325-2008 电能质量 供电电压允许偏差》
《GB/T 15543-2008 电能质量 三相电压允许不平衡度》
《GB/T 18481-2001 电能质量 暂时过电压和瞬态过电压》
《GB/T 14549-93 电能质量 公用电网谐波》
《GB 12326-2008 电能质量 电压波动与闪变》
《GB 24337-2009 电能质量公用电网间谐波》
《电能质量测试分析仪检定规程》
《GB/T 19862-2005电能质量监测设备通用要求》
【注】如上述相关标准修订或修改，产品将执行现行*新标准
2.9 环境
正常工作温度：-10℃～+55℃；
极限工作温度：-20℃～+65℃；
相对湿度:5％～95％；
大气压力：86kPa～106kPa；
海拔：可达3000 米；
防护等级：IP50。
