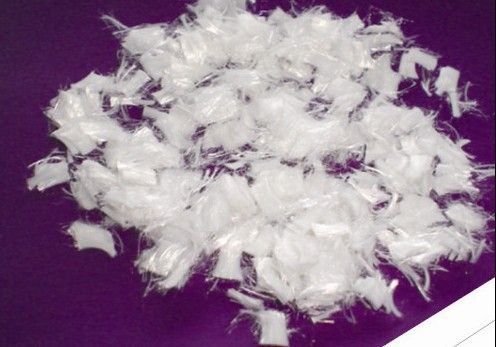

聚酯纤维
一、技术指标：
原料成份 聚酯
断裂延伸率 ＞16%
当量直径 10-15μm
纤维类型 单丝
密 度 0.9-1.35g/cm3
熔 点 240℃-260℃
抗拉强度 ﹥550Mpa
耐热性 220℃2小时条件下体积无变化
二、产品简介
KWS聚酯纤维是我公司专为沥青混凝土研发生产的防裂增强新材料，它是采用100%聚酯合成材料，经独特工艺加工而成的束状合成纤维，具有强度高、耐腐蚀、耐高温、化学稳定性强，与沥青握裹力强等特点，加入沥青混凝土中经搅拌可形成数量巨大的纤维单丝的立体分布，起到加筋和桥接的作用，以有效的提高沥青混合料的力学性能，防止沥青混凝土的开裂。
三、主要功能：
■ 改善沥青混凝土的高温稳定性
■ 改善沥青混凝土的低温抗裂性
■ 改善沥青混凝土的抗疲劳性
■ 改善沥青混凝土的水稳性、抗剥落性、耐磨性和耐久性、延长路面的使用寿命。
四、主要用途：
■聚酯纤维主要应用于
沥青路面面层、旧沥青路面罩面、旧水泥路罩面、路面冷补、灌缝、桥面铺装、收费站路面等。
五、施工工艺：
■掺加KWS聚酯纤维的沥青混凝土的施工工艺与原沥青混凝土的施工工艺基本相同，只是在向
搅拌机中加入集料的同时，按规定掺加量将沥青混凝土增强用聚酯纤维加入搅拌机，并先与集料干拌30-60秒，然后再加入沥青进行混拌30-60秒。对于连续
滚筒式搅拌机及分批投配式搅拌设备，搅拌工艺有所不同。连续滚筒式搅拌机，纤维必须在集料完全干燥之前连同集料一起加入。分批投配式搅拌设备，根据工程配比，在搅拌过程中直接将纤维加入集料中搅拌即可。
六、建议掺量：
用于高等级公路
昼夜交通 量 纤维添加量（kg/吨沥青混合料）
＜5000 1.5
5000-60000 2.5
＞60000 3.5
用于桥面铺装
纤维添加量（kg/吨沥青混合料
磨耗层 3.5
气垫层 2.5
