NM400是高强度耐磨
钢板。NM400具有相当高的机械强度；其机械性能是普通低
合金钢板的3倍到5倍；可显著提高机械相关部件的磨损耐性；因此提高机械的使用寿命；降低生产成本.该产品表面硬度通常达到360～450HB。用于矿山及各种
工程机械用耐磨易损件加工和制造等适用的结构钢板。
中文名 nm400 类 型 高强度
耐磨钢板 表面硬度 360～450HB 应用范围 工程机械、矿山机械
目录
1 定义
2 化学成分
3 力学性能
4 常用规格
5 取样试验
6 钢板加工
7 对照表
8 应用前景
定义编辑

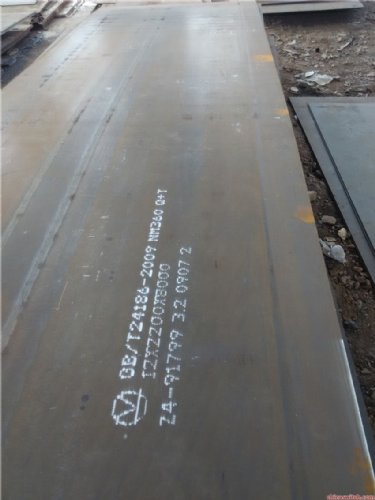

舞钢NM400实物图片
舞钢NM400实物图片
NM400是耐磨钢板的一种。NM—表示耐磨用途的“耐”和“磨”字汉语拼音首位字母 400是布氏硬度值HB值。（400硬度值是广义的，国产NM400硬度值范围360-420。）
NM400耐磨钢板广泛应用于工程机械、矿山机械、煤矿机械、环保机械、冶金机械等产品零部件。
挖掘机、
装载机、
推土机铲斗板、刃板、侧刃板、刀片。
破碎机衬板、叶片。
耐磨钢板交货状态分为：调质(即淬火加回火)
化学成分编辑
成份
厂家
C
Si
Mn
P
S
Cr
Mo
Ni
B
CEV
牌号
NM400
舞钢
≤0.25
≤0.70
≤1.60
≤0.025
≤0.010
≤1.4
≤0.50
≤1.00
≤0.004
力学性能编辑
钢种
等级
硬度（HB）
20℃AKV纵向J
WNM400
A
360～430
WNM400
B
360～430
提供钢板拉伸性能Rp0.2、Rm、A50的实测值。
提供钢板0℃、-20℃纵向冲击的实测值（AKV）。
硬度表示法
NM400的布氏硬度HB及常用硬度表示法↓
厚度mm
宽度m
长度m
尺寸表示方法↓向下看底部
硬度分为：洛氏硬度、布氏硬度、维氏硬度、里氏硬度、肖氏硬度、巴氏硬度、努氏硬度、韦氏硬度。维氏硬度以HV表示、洛氏硬度可分为HRA、HRB、HRC、HRD、布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质的钢件硬度不是一个简单的物理概念，而是材料弹性、塑性、强度和韧性等力学性能的综合指标。硬度试验根据其测试方法的不同可分为静压法（如布氏硬度、洛氏硬度、维氏硬度等）、划痕法（如莫氏硬度）、回跳法（如肖氏硬度）及显微硬度、高温硬度等多种方法。
NM500是高强度耐磨钢板，其具有较高的抗磨损能力，布氏硬度值达到500（HBW）主要是在需要耐磨的场合或部位提供保护，使设备寿命更长，减少维修带来的检修和停机，相应的减少资金的投入。
外文名 NM500 等级分类 NM500ANM500B 热处理调质（淬火+回火) 应 用 矿山机械、煤矿机械
目录
1 NM500定义
2 耐磨钢板加工方法
▪ NM500化学成分
▪ NM500机械性能
3 取样方法和试验方法应
NM500定义编辑
命名:N是耐磨中耐的*一个拼音字母.
M是耐磨中磨的*一个拼音字母.
500是布氏硬度值HB值。（500硬度值是广义的，国产NM500硬度值是在500左右。）
应 用：NM500耐磨钢板被广泛应用工程机械、 环保机械、冶金机械、
磨具、
轴承等产品零部件。
耐磨钢板加工方法编辑
1、
钢板切割方法适用于冷切割和热切割。冷切割包括有水射流切割、剪切、锯切或磨料切割；热切割包括有氧气燃料火焰切割（以下简称“火焰切割”）、等离子切割和激光切割。
2、切割方法：通过相关工艺试验，掌握钢板各种切割方法的一般特性和切割厚度范围。
3、高级别耐磨钢的火焰切割方法与普通低碳和低合金钢的切割一样简单，在切割耐磨钢厚板时，需要注意！！！随着钢板厚度和硬度的增加，切割边部出现裂纹倾向加大。为防止钢板切割裂纹的产生，切割时应遵循以下建议：
切割裂纹：钢板切割裂纹类似于焊接时产生氢致裂纹，如果钢板切边产生裂纹，将会在切厚48小时至几周内才出现。因此，切割裂纹属于延迟性裂纹，钢板厚度和硬度越大，出现切割裂纹就越大。
预热切割：预防钢板切割裂纹*有效的方法，就是在切割前进行预热。在进行火焰切割前，钢板通常都要预热，其预热温度高低主要取决于钢板质量等级和板厚，见表2.预热方法可采用火焰烧枪、电子加热垫进行的，也可以使用
加热炉加热。为确定钢板预热效果，应在加热点被面测试所需温度。
注意：预热特别注意，要使正个钢板界面均匀受热，以免接触热源的区域出现局部过热现象。
低速切割：避免切割裂纹的另一种方法就是降低切割速度。如果无法进行整版预热，则可以使用局部预热法代替。使用低速切割方法防止切割裂纹，其可靠性不如预热。我们建议切割前先对切割带用火焰枪空泡几趟进行预热，预热温度达到100°C左右为宜。其*大切割速度取决于钢板等级和厚度
特别说明：将预热和低速两种火焰切割方法结合使用，可以进一步降低切割裂纹的出现几率。
切割后缓冷要求：无论对切割不见是否预热，钢板切割后的缓冷都会有效降低切割裂纹的风险。
如果切割后将其带有温热的不见进行堆放，使用隔热毯将其覆盖，也可以实现缓冷，缓冷要求冷却到室温。
切割后加热要求：对于耐磨钢板的切割，切割后立即采取加热（低温回火），也是预防切割裂纹的有效方法和措施。钢板切厚通过低温回火处理，可以有效消除切割参与应力（低温回火工艺；保湿时间安5min/mm）
对于切割后加热的方法，也采用燃烧枪、电子加热毯和节哀热炉的加热方式进行切割后的加热。
4、降低钢板软化的措施钢的抗软化特性主要取决于它的化学成分、微观组织和加工方式。对于热切割的部件，部件越小，整个部件软化的风险就越大。如果钢板温度超过200-250°C，钢板硬度就会降低。
切割方法：钢板在切割小型部件时，焊枪和预热所供应的热量将会在工件中聚集。切割不见尺寸越小，切割工件尺寸不得小于200mm，否则工件就将有软化的风险。消除软化风险的*好的办法是冷切割，例如水射流切割。若必须使用热切割，则有限选择等离子或激光切割。这是因为火焰切割给工件提供更多的热量，因此提高了工件的温度。
水下切割方法：限制和降低软化区范围的有效方法，在切割过程中使用水来楞伽钢板及切割表面。因此，钢板即可放在水中切割，也可以向切割面喷水进行切割。使用水下切割方法可选择等离子或火焰切割。水下切割具有以下特征：
切割热影响区小；
防止整个工件的硬度降低；
减少切割工件变形；
切割后可以直接对工件进行冷却。
NM500化学成分
此化学成分为新钢产调质型耐磨钢板NM500 执行企业标准Q/XGJ
成分
厂家
C
Si
Mn
P
S
Cr
Mo
Ni
Bt
CEV
nm500
舞钢
≤0.38
≤0.70
≤1.70
≤0.020
≤0.010
≤1.20
≤0.65
≤1.00
0.005-0.006
0.65
nm500 舞钢 130 2
7 7 6 1 7 5 1 现货
NM500机械性能
此机械性能为新钢产调质型耐磨钢板NM500 执行企业标准Q/XGJ
牌号
厚度
抗拉强度
延伸率
—20℃冲击功（纵向）AKV/J
布氏硬度HBW
冷弯
NM500
6～60
—
—
≥24
480～525
试样宽度B=30MM弯曲角度180°弯心直径dw4n
取样方法和试验方法应编辑
序号
检验项目
取样数量
取样方法
试验方法
1
拉伸
1
GB/T2975-82
GB228/T-2002
2
冲击
3
GB/T2975-82
GB/T229-1994
3
硬度
1
GB/T2975-82
GB231-84
硬度检验：在钢板表面铣掉1.0-2.5mm，然后在此表面进行硬度检验。一般*您铣掉2.0mm，进行硬度检验。
