55-75 (380-515)
60 (415)
60-80 (415-550)
65 (450)
65-85 (450-585)
70 (485)
70-90 (485-620)
热处理
1.·SA515Gr60、SA515Gr70、SA516Gr60、SA516Gr70、SA516Gr60N、SA516Gr70N厚度≤1.5in,（40mm）
钢板通常以轧制状态供货，钢板也可按正火或消除应力，或正火加消除应力订货。
2.厚度>1.5in.(40mm)钢板应正火。
3.除非由需方另外规定，厚度≤1.5in，（40mm）钢板，当有缺口韧性要求时，应进行正火。
4.如果由需方批准，允许采用大于在空气中的冷却速率以改善韧性，但钢板只要随后在1100-1300度F（595-705℃）范围内回火。
规格编辑
舞钢定扎尺寸：
材质
厚度
宽度
长度
备注
SA516Gr70
153
0383
6596
四切保性能
SA516Gr70
153
0383
6596
舞钢
SA516Gr70
153
0383
6596
舞钢
SA516Gr70
25
2400
12000
四切保性能
SA516Gr70
30
2500
11400
四切保性能
SA516Gr70
36
2300
10000
四切保性能
SA516Gr70
40
2520
8400
四切保性能
SA516Gr70
50
2300
10000
四切保性能
SA516Gr70
60
2000
10000
四切保性能
SA516Gr70
80
2560
10800
四切保性能
SA516Gr70
100
2700
8900
四切保性能
SA516Gr70
120
2550
10500
四切保性能
SA516Gr70
153
0383
6596
舞钢
参数编辑
SA516Gr.70：HlC
性能
厚度（mm）
Rm
MPa
Rp0.2
MPa
A
％
-30℃AKV横向J
￥z
％
硬度
HB
标准
450-585
≥230
≥23
≥34
≥35
≤200
>8-40
实测
476-530
307-350
27-36
108-289
66-75
143-155
>90-165
475-540
312-369
31-38
91-256
45-68.5
163-187
注：拉伸试样模拟焊后热处理制度：620+10℃-5°CX24h：冲击试样模拟焊后热处理
制度：620+10℃-5°CX24h：硬度为交货态（2）取样位置为头部板厚1/2处
钢种
执行标准
厚度mm
出现裂纹批次（批）
无裂纹批次（批）
检验批次（批）
SA516Gr70(HIC)
NACETM0284
B溶液
8-165
0
56
56
SA516Gr70(HIC)
NACETM0284
A溶液
8-165
105
105
应用编辑
SA516Gr.70广泛应用于石油、化工、电站、
锅炉等行业，用于制作反应器、
换热器、分离器、球罐、煤气罐、液化气罐、核能反应堆压力壳、锅炉汽包、液化石油气瓶、水电站高压水管、水轮涡壳等设备及构件。
发展编辑
A516Gr70N符合（ASME）ASTMA516/A516M标准的的要求，并完求满足高含量硫和氢的油气体的需要，降低硫和氢的腐蚀、减少设备的检修、增加设备的使用寿命。该钢板具有以特点： 抗冲击性能好 ,温度形变小,焊接性能好，抗疲劳性能好，防层状撒裂性能好，微合金化，高纯净度，低碳当量，抗硫氢能力强，产品具有良好的尺寸公差和表面质量。
09MnNiDR主要应用于石油、化工设备脱乙烷塔、CO2
吸收塔、中压闪蒸塔、
冷却器、脱乙烷塔、再吸收塔、压缩机机壳、丙烷低温
储罐制造等。
中文名 09MnNiDR 简 介 低温压力容器用钢板 产 地舞钢、湘钢、新钢、武钢、重钢等 厚 度 9mm
目录
1 简介
2 化学成分
3 机械性能
4 比较
5 有关名词
简介编辑
简介及应用范围

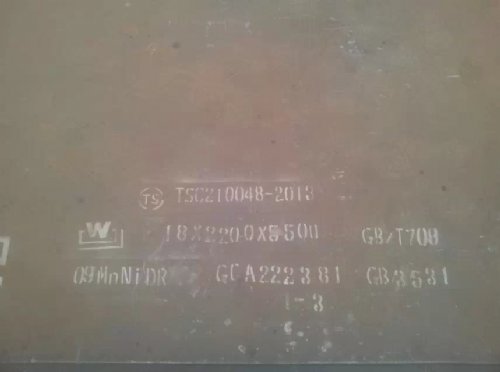

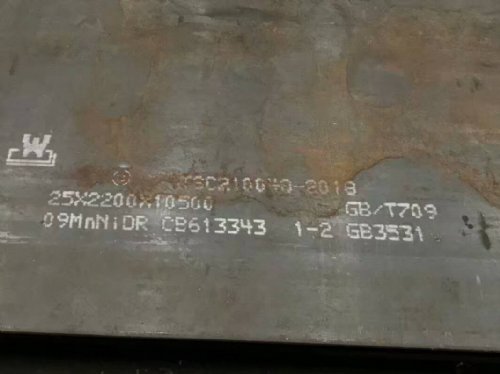

09MnNiDR钢板图片
09MnNiDR钢板图片
09MnNiDR：是低温压力容器用钢板。
“D”是低拼音的*一个字母
“R”是容拼音的*一个字母
09MnNiDR，交货状态：正火或正火+回火 淬火+回火
－70度低温冲击。
产地：舞钢、湘钢、新钢、武钢、重钢、南钢、济钢
化学成分编辑
化学成分:
牌号
化学成分(质量分数)Wt％
C
Si
Mn
Ni
V
Nb
Alt
P
S
不大于
09MnNiDR
≤0.12
0.15～0.50
1.20～1.60
0.3~0.8
—
≤0.04
≥0.020
0.020
0.008
现货执行国家标准含量范围如上表所述.
期货合同可按设计需求控制化学元素含量.
机械性能编辑
机械性能:
牌号
交货状态
钢板厚度/mm
拉伸试验
冲击试验
弯曲试验
抗拉强度Rm,MPa
屈服强度
伸长率A/％
温度/℃
V型冲击功
180°
不小于
不小于
b=2a
09MnNiDR
正火或正火加回火
6～16
440～570
300
23
-70
34
d=2a
>16～36
430～560
280
>36～60
430～560
270
>60～120
420～550
260
钢板超声波检验标准按GB/T2970或JB/T4730.3执行，检验标准和合格级别在合同中注明。
钢板表面不允许存在裂纹、气泡、折叠和夹杂等对使用有害的缺陷。钢板不应有分层。
钢板成批验收，每批钢板由同一牌号、同一炉号、同一厚度、同一热处理制度组成，每批重量不大于30T,单张重量超过30T的钢板按张组批。
根据客户要求，厚度大于16mm的钢板可逐热处理张进行力学性能检验。
力学性能取样位置按GB/T2975的规定，对厚度大于40mm的钢板，冲击试样的轴线应位于厚度四分之一处。
钢板的包装、标志及质量证明书应符合GB/T247的规定。
舞钢09MnNiDR与德国进口13MnNi6-3拉伸、冲击试验结果对比：
牌号
厚
度
状
态
取样
方向
屈服强度σa
拉伸强度σb
δ5％
Ψ％
-70℃AKV横向（J）
09MnNiDR
24
正火
横向
380-410
520-530
31-32
73-75
282 286 288
13MnNi6-3
24
正火
横向
390-385
575-580
29-31
75-74
195 166 61
以上结果表明舞钢生产的低温压力容器用钢板具有良好的韧性配合和低温冲击韧性，实物质量超过或接近国外企业同级别钢板的实物质量。
比较编辑
我国-70℃级09MnNiDR钢板已列入GB150-1998《钢制压力容器》。EN10028-4中0.5Ni低温钢板-60℃用钢*大厚度为50mm，美国的-70℃级低温钢板为2.3Ni钢
