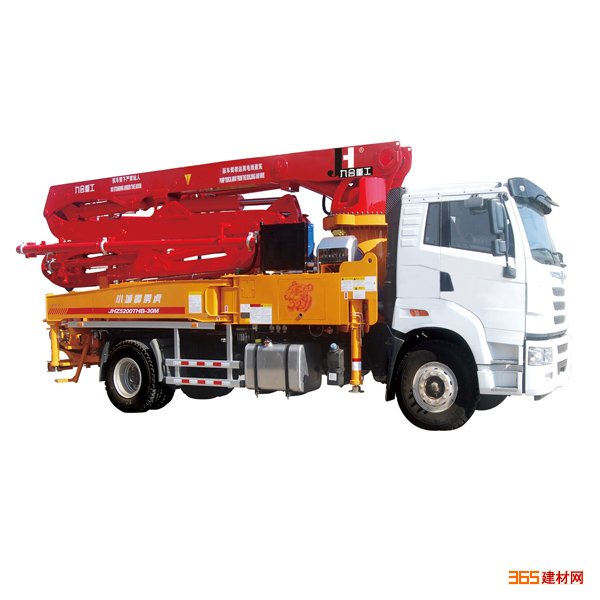

是九合重工全力打造的中短臂架泵车的精品。
该泵车集高可靠性、高经济性、高安全性、高耐用性于一体，底盘、动力、电控、液压、泵送系统合理匹配；
臂架伸缩灵活快捷、支腿占地空间小、整车移动方便，机动灵活,稳定安全；
整车宽度2350，通过性很好。
●专为新型农村中低层的建设的制造
● 专为高铁建设的短臂架设计制造
● 国IV标准排放设计更节能环保
● 泵送系统液控自动换向养护更轻松
●18-33米臂架能上能下符合高铁工法
● X型支腿设计令操作更稳定更安全
● 性价比高轻松助力施工方创效益
性能特点：
底盘与动力系统：采用中国一汽，北汽福田载重底盘，承载能力强，动力性能好，油耗低；
泵送液压系统：全液控液压系统，油压传递信号，使的操作更加简单，可靠，提高摆缸换向速度，降低换向冲击，同时大
油缸换向的瞬间动作加快，能将砼缸充实，使得物料连续性强，出料均匀；
臂架及支腿液压系统：臂架采用负载敏感的比例控制系统，使臂架运行速度快慢自如，操作性能很好；不但可以实现无极变速遥控控制，还可以实现紧急情况下的应急手动操作；支腿与臂架油路直接切换，避免误操作，保证泵车施工安全性；
臂架：通过有限元分析，动力学分析计算和实验，以精确的数据支持为基础。材料采用高强度低合金
钢板，所有的材料与焊缝均通过100％无损探伤，确保臂架结构合理，可靠性高；
参数
一、底盘 底盘 一汽，福田
排放标准 国五
发动机 大柴，玉柴
发动机功率/转速 280-420p/2000rpm
轴距 4800mm
*大行驶速度 80km/h
整车接近/远离角 24.6°/15.6°
轮胎规格 10.00R20 18层
二、臂架系统 臂架*大垂直高度 32.8m
臂架水平布料半径 29.3M
布料深度 18.5m
各节臂转动角度（°） 90/180/360/540/720
臂架控制模式 电比例控制

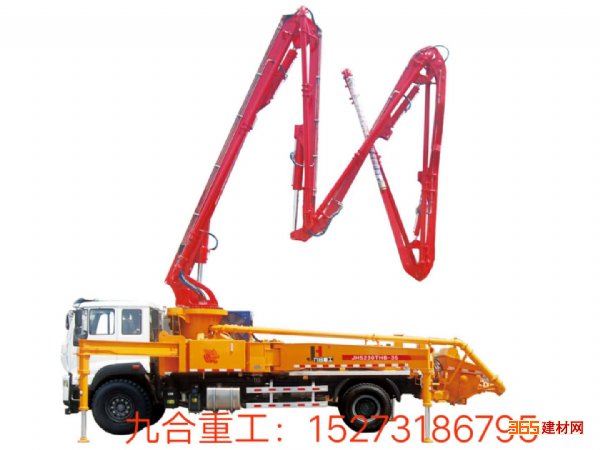

臂架折叠方式 M型
转塔旋转角度 470°
前支腿横跨距离 6000mm
后支腿横跨距离 7000mm
前后支腿纵向距离 6380mm
支腿打开方式 X
尾
胶管长度 3000mm
混凝土输送管直径 125mm
三、电气控制系统 控制
电源 24v
控制模块 PWM
工作电压 24
中间电器品牌 欧姆龙
无线遥控器品牌 德国HBC或国产
四、液压传动系统 液压系统类型 开式
系统工作压力 31.5Mpa
主液压
油泵品牌 三一*
主油泵型号 A11VO190，K3V180
主油泵排量 190/180
主电液
换向阀品牌 进口或国产
吸、回油
滤芯品牌 黎明液压
臂架
多路阀品牌 HAWE或国产
臂架
平衡阀品牌 意大利
臂架油泵品牌 国产
支腿多路阀品牌 意大利或国产
安全阀品牌 进口或国产
油缸液压
密封件品牌 Parker
液压油箱容积 450
液压油冷却方式 风冷
主油缸 协力
分动箱品牌 德国STIEBEL或国产
回转
减速机品牌 国产
软管接头品牌 伊顿
五、清洗系统 气压或
柱塞泵 六、尺寸&重量 整车总长约（MM） 9370
整车总宽约（MM） 2350
整车总高约（MM） 3610
整车质量约（T) 19.5
七、泵送系统 混凝土分配阀形式 S阀
*大理论输送量 120m3/h
混凝土活塞品牌 国产
*大混凝土出口压力高压/低压 10.5
输送缸内径/行程 200/1450
*大上料高度(MM） 1450
料斗容积（m3） 0.65
可泵送混凝土塌落度 160-220
允许*大骨料尺寸（MM） 40
润滑方式 集中润滑
