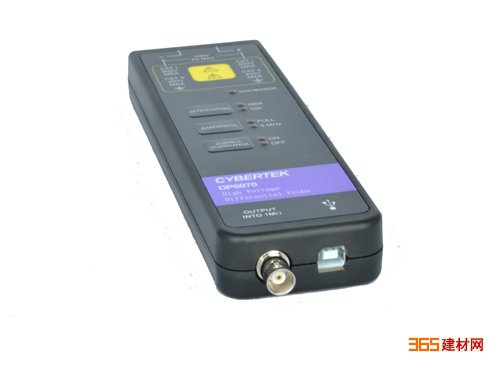

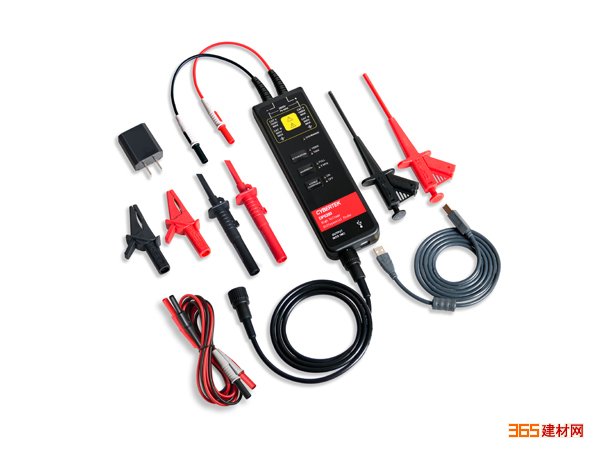

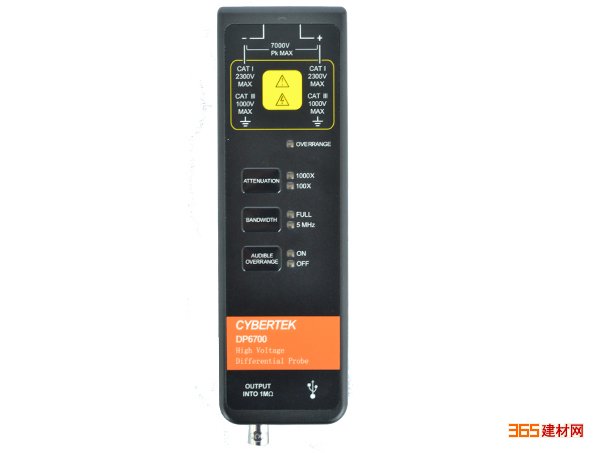

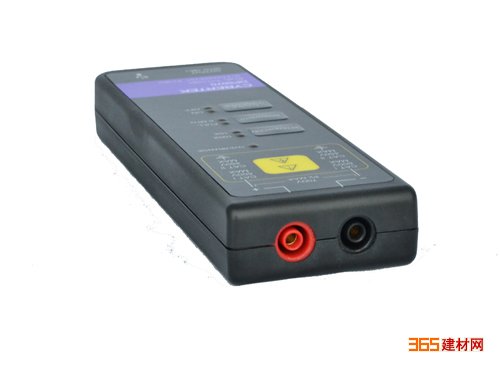

是具有浮地测量功能的高压差分探头。其带宽*高达到200MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关
电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC输出接口，可与任何厂家的
示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低
电容，可以准确高速地测量差分电压信号。可广泛用于
开关电源﹑
变频器﹑
电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
电气规格
型 号 DP6150(A/B)
带宽(-3dB) DP6150 70MHz
DP6150A 100MHz
DP6150B 200MHz
上升时间 DP6150 ≤5ns
DP6150A ≤3.5ns
DP6150B ≤1.75ns
精度 ±2％
量程选择(衰减比) 50X/500X
*大差分测量电压(DC + Peak AC) 50X ±150V
500X ±1500V
共模电压(DC + Peak AC) ±1500V
*大差模电压VS频率曲线 参考图1
*大输入对地电压（Vrms） 600V CATIII
1000V CATII
输入阻抗 单端对地 5MΩ
两输入端 10MΩ
输入电容 单端对地 ＜4pF
两输入端 ＜2pF
CMRR DC ＞80dB
100kHz ＞60dB
1MHz ＞50dB
噪声(Vrms) 50X ＜50mV
500X ＜300mV
过载指示电压阀值 50X ≥150V
500X ≥1500V
延时时间 探头主机 9ns
BNC线(1m) 5ns
带宽限制(5MHz) ≥-3dB@5MHz
过载指示灯(红灯) 有
过载报警声 有(可选择关闭)
自动保存功能 有
偏置可调功能 有（进入测试模式下调整）
终端负载要求 ≥100kΩ
电源 USB 5V/1A适配器
安全符合标准 EN61010-1: 2010
EMC符合标准 EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013
