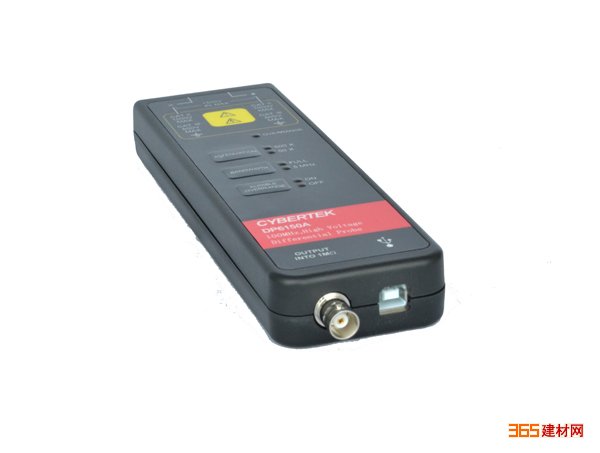

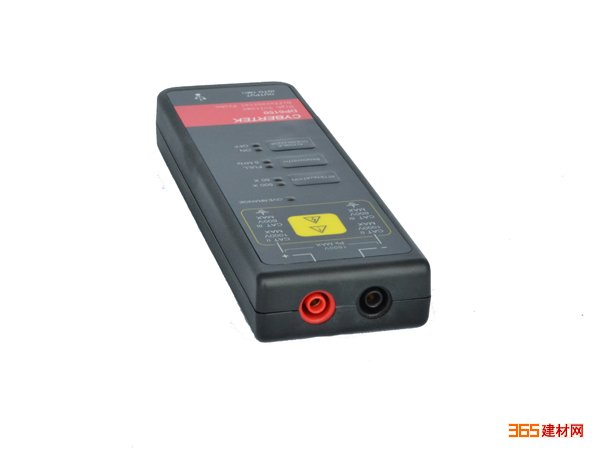

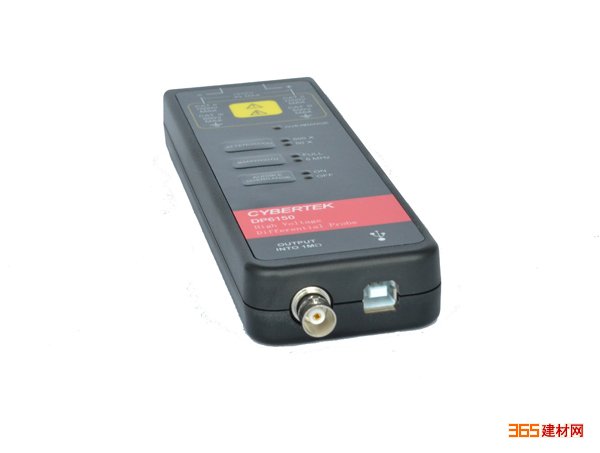

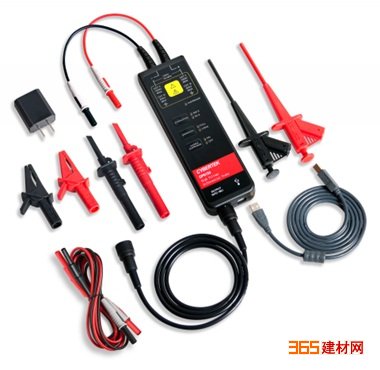

一、是具有浮地测量功能的高压差分探头。探头具备良好的共模噪声抑制能力,输入端具有较高的输入阻抗和较低
电容,可以准确高速地测量差分电压信号。可广泛用于开关
电源﹑
变频器﹑
电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
二、优势:
1.保修期三年,优秀于同行,买的心安,用的放心;
2.带宽高达到200MHz,满足了大部分测试系统的需要;
3.丰富的量程可供选择,其差动测量电压范围满足大部分测试电路的要求;
4.用户可进入测试模式,调整偏置电压,探头长期使用后若出现失调现象,用户可进入该模式,调整偏置,实现归零;
5.电子轻触式按键,使得使用寿命更长;
6.有5MHz带宽限制功能选择,5MHz频率带宽满足大部分
开关电源中FETs的开关频率的测量,并可以滤除更高频率的噪声和干扰;
7.具带有声光报警功能,且可手动关闭声音报警功能,更具有人性化设计;USB供电接口,使用更加方便灵活;
8.探头配备标准的BNC输出接口,可与任何厂家的
示波器配合使用(要求示波器的输入阻抗设置为1MΩ;当选择50Ω时,衰减倍数会多衰减一倍),测量被测电路波形;
9.自动保存功能,防止掉电后用户重复操作。
三、规格
型 号 DP6070
带宽(-3dB) 70MHz
上升时间 ≤5ns
精度 ±2%
量程选择(衰减比) 10X/100X
*大差分测量电压(DC + Peak AC) 10X ±70V
100X ±700V
共模电压(DC + Peak AC) ±700V
*大差模电压VS频率曲线 参考图1
*大输入对地电压(Vrms) 450V CATII
600V CATI
输入阻抗 单端对地 2.5MΩ
两输入端 5MΩ
输入电容 单端对地 <4pF
两输入端 <2pF
CMRR DC >80dB
100kHz >60dB
1MHz >50dB
噪声(Vrms) 10X <20mV
100X <120mV
过载指示电压阀值 10X ≥70V
100X ≥700V
延时时间 探头主机 9ns
BNC线(1m) 5ns
带宽限制(5MHz) ≥-3dB@5MHz
过载指示灯(红灯) 有
过载报警声 有(可选择关闭)
自动保存功能 有
偏置可调功能 有(进入测试模式下调整)
终端负载要求 ≥100kΩ
电源 USB 5V/1A适配器
安全符合标准 EN61010-1: 2010
EMC符合标准 EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013
四、应用领域:
■ 浮地电压测量
■ 变频器
■ 开关电源设计
■ 焊接﹑电镀电源
■ 感应加热﹑
电磁炉■
电机驱动设计
■ 电子镇流器设计
■ CRT显示器设计
■ 逆变﹑UPS电源
■ 变频家电
■ 电源转换等相关设计
■ 电工实验
■ 低压电器试验
■ 电力电子和电力传动实验等
