原理与应用
电流探头是根据法拉第原理设计的用来测量导线中干扰电流信号的磁环，本质上是一个匝数为1的
变压器。使用电流探头能够测量流经导线的电流大小。电流探头分为AC/DC电流探头以及AC电流探头。前者可以测量直流以及交流电流的大小，后者只可以测量交流电流的大小。

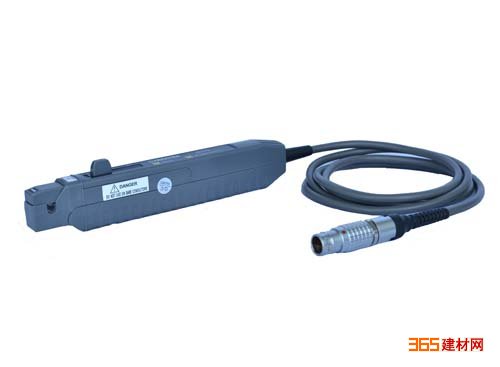

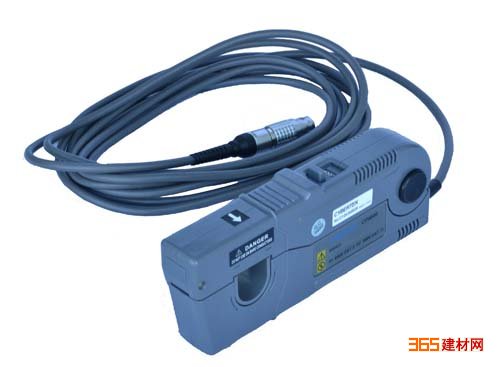

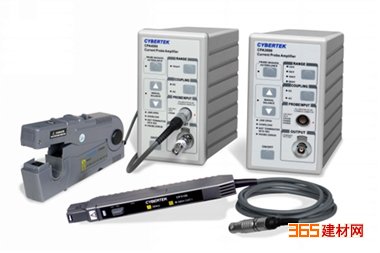

高频交直流电流探头CP3000/CP4000系列 CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1％，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家
示波器。常用于开关
电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
高频交直流电流探头CP3000/CP4000系列产品规格表
参数 型号
CP3120
量程 1A/V
10A/V
*小测量电流 1mA
噪声(限制带宽20MHz) ≤75uArms
耦合方式 AC,DC
交流耦合的低频带宽（-3dB） <7Hz
电流*大值（随频率上升而下降）
量程 10A/V 1A/V
DC连续 30A 5A
RMS(正弦波) 21A 3.5A
峰值 50A 50A
终端负载要求 50Ω
延时时间 电流系统 15ns
BNC线1米 5ns
*大绝缘线电压 300V CAT I
插入阻抗 参考图1
