常规
电源 DC 12 V（交流适配器供电）DC 42 - 57 V（PoE+电源）
功耗 1.8 A（交流适配器供电）0.6 A（PoE+电源）
操作温度 0 °C 至 40 °C
存储温度 –20 °C 至 50 °C
操作湿度 20 ％ 至 90 ％ (无结露)
重量 约3.1Kg[含安装支架]
尺寸（WxHxD） 180 × 228 × 234 mm（不含凸起部分、
电缆护套、吊装支架）

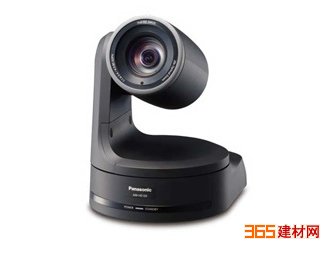

外观 AW-HE130WMC: 珍珠白
AW-HE130KMC: 黑色
控制器支持*1 AW-RP120MC, AW?RP50MC, AK-HRP200MC
输入
输入接口 DC 12 V IN, G/L IN (BNC)
? 支持BB同步和三电平同步
? 使用BB不能锁定色度副载波
PoE+ (IEEE802.3标准)
输出
视频输出 HDMI HDMI接口
HDMI ? 不支持HDCP
? 不支持Viera link
HD/SD SDI 输出 SMPTE424/SMPTE292/SMPTE259 标准 75Ω(BNC×1)
视频输出 NTSC/PAL 1.0 V [p-p]/75 Ω (BNC×1)
输入/输出
输入/
输出
接口 LAN 用于IP控制的LAN接口
RS-422 RS-422A (RJ?45)控制
话筒/线路输入 ?3.5 mm立体声迷你插孔
输入阻抗：高阻抗
? 话筒输入时
话筒/线路输入 话筒支持：立体声话筒（插入式电源、通过菜单进行开/关切换）
? 电源电压: 2.5 V ± 0.5 V
话筒输入灵敏度: 约 -40 dBV ± 3 dBV (0 dB=1 V/Pa, 1 kHz)
? 线路输入时
输入电平: 约 -10 dBV ±3 dBV
功能与性能
[
摄像机单元]
图像
传感器 1/2.8型240万像素3MOS
镜头 20倍光学变焦，F1.6 至 F3.4
(f=4.5 mm ~ 90 mm; 35 mm 等同于: 32.13 mm ~ 642.5 mm)
聚焦 自动和手动之间切换
***短聚焦距离 整个变焦范围：800毫米 广角端：400毫米
分色光学系统 3MOS
***低照度 2 lx (50 ％, F1.6, 36 dB)
水平分辨率 1000电视线（中央区域）
增益选择 0 dB - 36 dB
帧累积*2 0 dB, 6 dB, 12 dB, 18 dB, 24 dB
电子快门速度 59.94p/59.94i: 1/100, 1/120, 1/250, 1/500,
1/1000, 1/2000, 1/4000, 1/10000
29.97p: 1/30, 1/60, 1/120, 1/250, 1/500,
1/1000, 1/2000, 1/4000, 1/10000
23.98p: 1/24, 1/60, 1/120, 1/250, 1/500,
1/1000, 1/2000, 1/4000, 1/10000
50p/50i: 1/60, 1/120, 1/250, 1/500,1/1000,
1/2000, 1/4000, 1/10000
25p: 1/25, 1/60, 1/120, 1/250, 1/500,
1/1000, 1/2000,1/4000,1/10000
同步扫描 59.94 Hz:60.15 Hz 至 642.21 Hz
50 Hz:50.15 Hz 至 535.71 Hz
伽玛 HD, SD, FILMLIKE1, FILMLIKE2, FILMLIKE3
0.30 至 0.75 (手动设置)
白平衡 AWB A, AWB B, ATW, 3200K, 5600K, VAR(2000K 至 15000K)
色度调整 关, -99 ％ 至 40 ％
场景文件 场景1, 场景2, 场景3, 场景4
输出格式 1080/50p,1080/50i,1080/25p*3,
1080/25PsF,720/50p,576/50p(i)*4,
1080/59.94p,1080/29.97p*3,1080/23.98p,
1080/59.94i,1080/29.97PsF,1080/23.98PsF,
720/59.94p,480/59.94p(i)*4
同步系统 内部/外部同步（BB/三电平)
[云台单元]
安装方法 桌面安装或吊装*5
摄像机/云台控制 IP连接线缆
? 通过集线器连接时：
LAN 线缆*6 (类别5e或更高, 直连线缆), ***长100米
? 未使用集线器时
LAN 线缆*6 (类别5或更高, 交叉线缆) ***长100米
RP连接线缆
LAN 线缆*6 (类别5或更高, 直连线缆), ***长1000米
RS-422A, AW系列协议
云台操作速度 0.08°/秒 至 60°/秒
水平旋转范围 ±175°
俯仰旋转范围*7 –30° 至 210°
静音 低于NC35
