1级三维柔性焊接平台 多功能焊接平台

  • 价格:15000元/台
  • 产地:河北泊头
  • 品牌:博创
  • 型号:1500
  • 规格:1500*1500
  • 联系:王彩华 0317-8331257 13103079079
              联系我时请告知是在建材采购网看到的
  • 公司:泊头市博创机械设备制造有限公司
  • 产品介绍
    三维焊接平台工艺装备。
    三维:代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合。

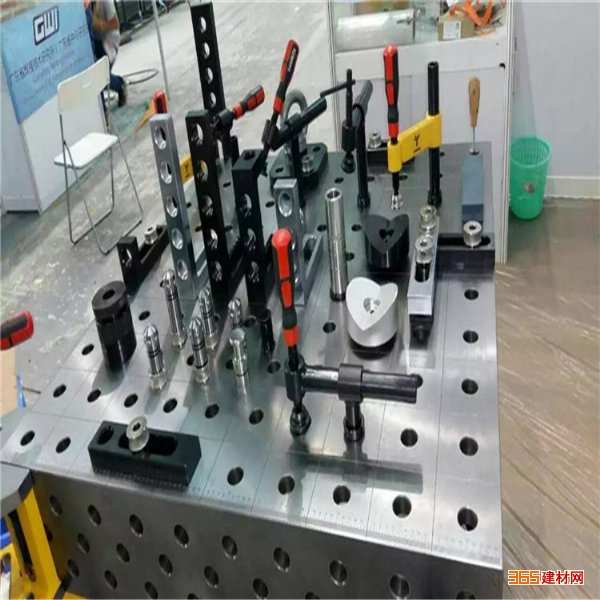

    孔系:这套夹具的主要特点是从平台到附件都是标准孔没有传统的螺纹或t型槽,配合快速锁销能使装配变得更加快捷方便,定位更精确。
    组合:因为所有附件都是事先预制好的,可根据产品的需求任意组合及调整。
    柔性:因为有上述功能整套装备可根据产品的变化而变化,一套夹具可完成几个产品或几十个产品的需求,从而大大的加快了产品的研发、试制的进程,节省大量的人力、物力和财力(环保和低碳产品)。

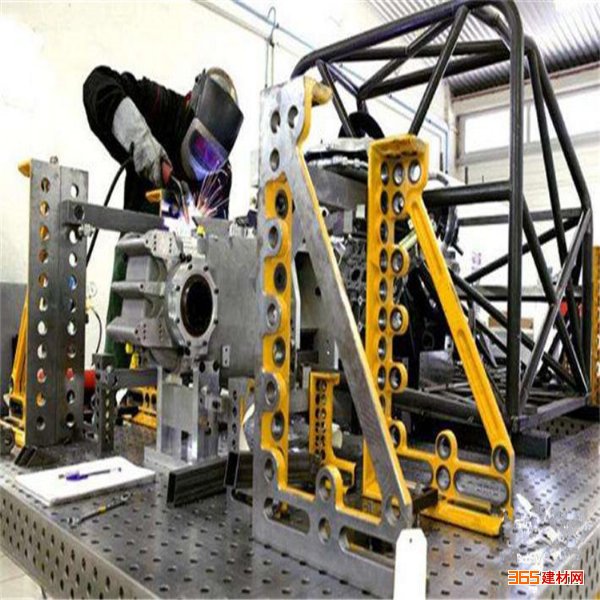

    焊接:本产品是专为焊接制品的制造而设计的通用夹具;用于焊接十分方便、灵活、精确,与传统的焊接方式先进许多。
    三维钢件平台尺寸:(材料q345 也可以称16mn)
    长x宽(mm):
    1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

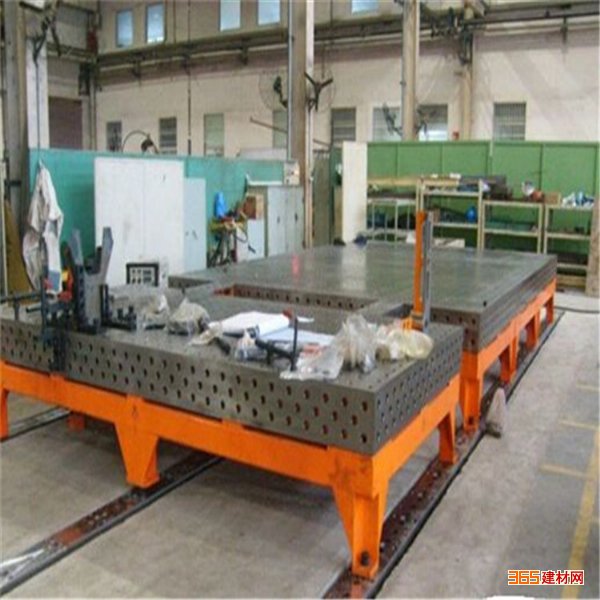

    三维焊接平台尺寸: (铸铁ht300)
    2000x1000/2400x1200/3000x1500
    所有三维平台侧面高度为200mm
    二维平台尺寸:
    1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
    孔尺寸:
    φ28系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm
    φ16系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm,

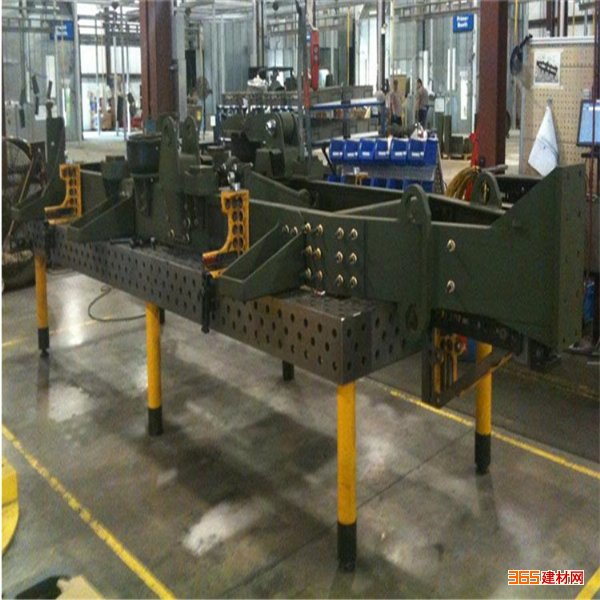

    工作台立柱分三种形式:高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
