一、是

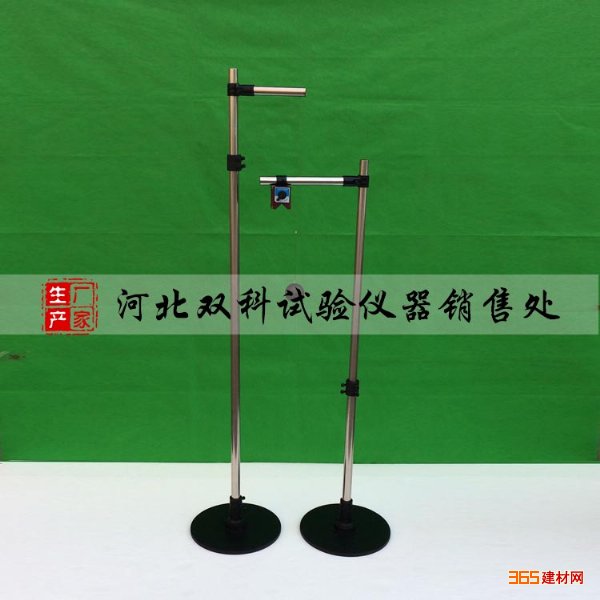

外墙外保温系统抗冲击试验装置是我公司根据JGJ144-2004《外墙外保温工程技术规程》A..5和B.3条研制的试验装置。该装置可对外墙外保温系统的抗冲击性能进行实验室或现场试验，该装置结构简单，使用方便，高度可调，采用磁力抓球方式，操作使用方便，整机移动方便，适于在现场使用。
二、技术参数
1、
钢球重量：0.5kg 1kg
2、冲击高度调节范围：0.6-1.3米
3、外形尺寸：350*350*1500mm
4、整机重量：12kg
三、使用方法

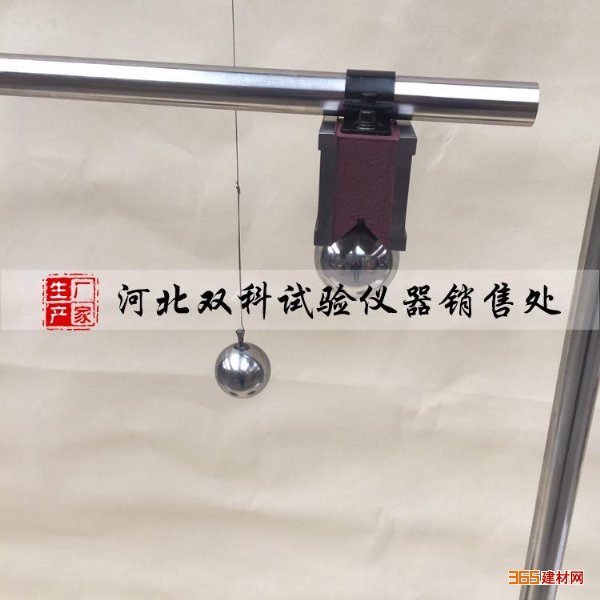

1、在现场检测墙体时采用摆动冲击，将挂球架立于墙边，调整好高度，使球体中心点对正冲击点，将抓球架立在旁边，抓球装置高度对应在挂球架上的刻度位置，高刻度距球冲击中心1.02米，低刻度距球冲击中心0.61米，旋转抓球装置吸住球，移动抓球架，使
钢丝绳拉直，旋转抓球装置放球，冲击墙体。
2、竖直自由落体冲击方法。
将试样保护层向上平放于光滑的刚性底板上，使试样紧贴底板。
试验分为3J和10J两级，每级试验冲击10个点。3J级冲击试验使用质量为500g的钢球，在距离试样上表面0.61m高度自由降落冲击试样。10J级冲击试验使用质量为1000g的钢球，在距离试样上表面1.02m高度自由降落冲击试样。冲击点应离开试样边缘至少100mm，冲击点间距不得小于100mm。以冲击点及其周围开裂作为破坏的判定标准。
A.5.3 结果判定
10J级试验10个冲击点中破坏点不超过4个时，判定为10J级。10J级试验10个冲击点中破坏点超过4个，3J级试验10个冲击点中破坏点不超过4个时，判定为3J级。
