以粘土熟料作骨科,耐火粘土作结合剂制成的Al2O3含量为30～48％的
耐火材料制品。

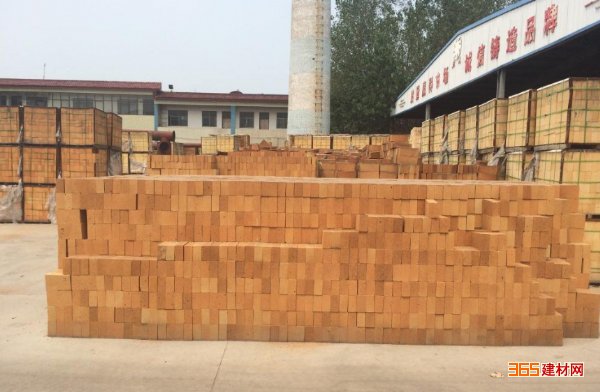

粘土砖是历史*久、应用* 广泛的耐火材料。70年代中国粘土砖产量约占耐火材料总产 量的65％左右，美、英、日等国约占40～50％。制造粘土砖的 原料是粘土质矿物。天然耐火粘土一般可分为硬质粘土和软 质粘土。在耐火材料制造工艺中，前者大多数经煅烧后用作 熟料；后者加水后，塑性好，容易烧结，多用作结合剂。中 国山东等地焦宝石(硬质)和苏州粘土(软质)都是中外闻名的 优质耐火粘土。粘土矿物主要有高岭石(Al2O3·2SiO2·2H2O)、地开石(成分与高岭石相同,但晶 格常数不同)、蒙脱石(Al2O3·4SiO2·6H2O)和云母类矿物 。
粘土砖使用说明
用于高炉、
热风炉、化铁炉、盛钢桶及浇钢系统和 均热炉,
加热炉,有色金属熔炼炉，硅酸盐工业和化学工业用 窑炉以及所有热工设备的烟囱和烟道等。
粘土砖生产工艺
粘土砖Al2O3含量一般多在40％以上，Fe2O3含量 小于2.0～2.5％。配料中熟料为65～85％，结合粘土为35 ～15％。将粉碎的结合粘土和磨细的熟料混磨,再与颗粒熟 料一起配制成半干泥料,高压成型,在约1400℃下烧成，性能 较好。
