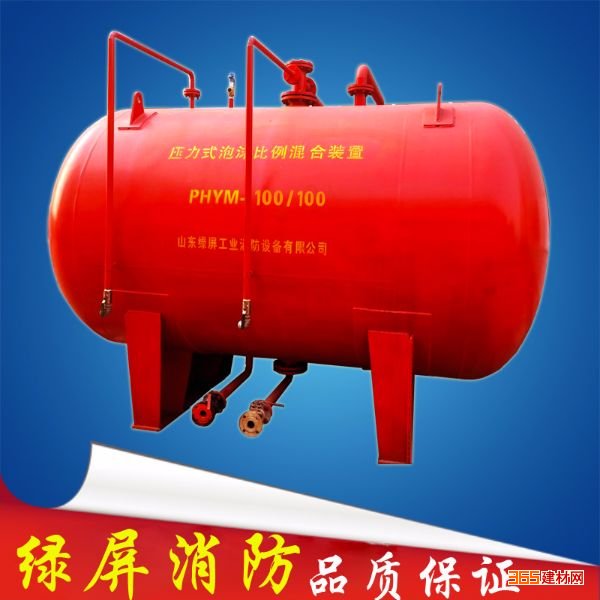

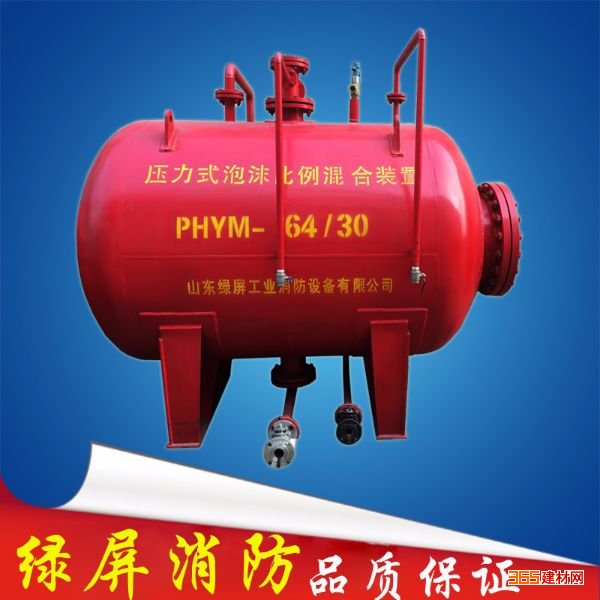

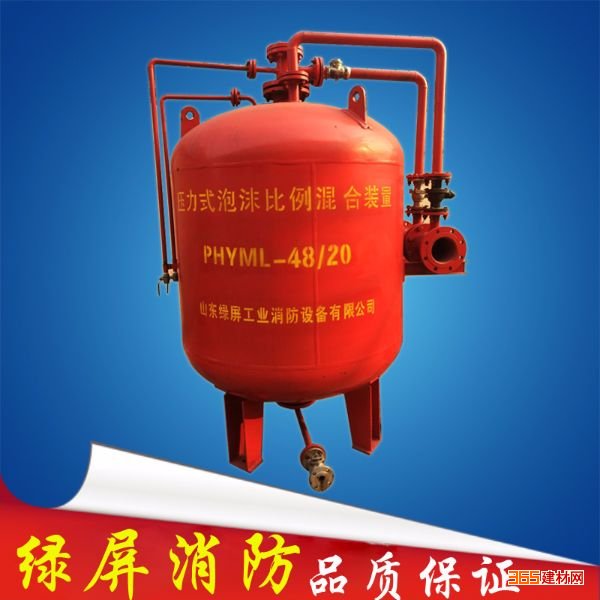

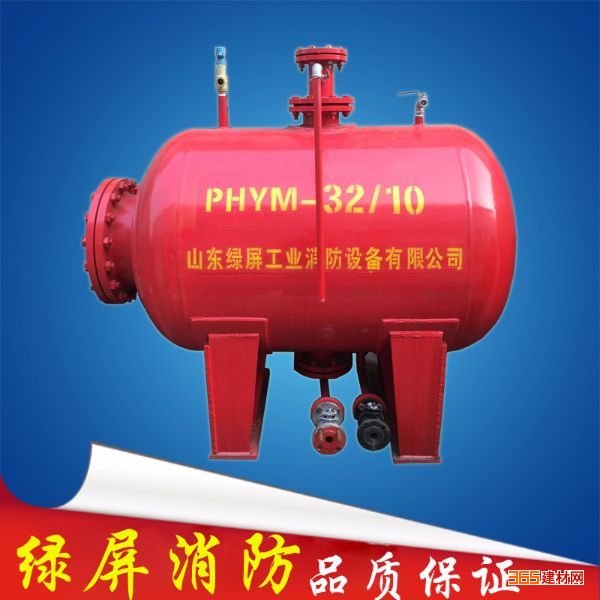

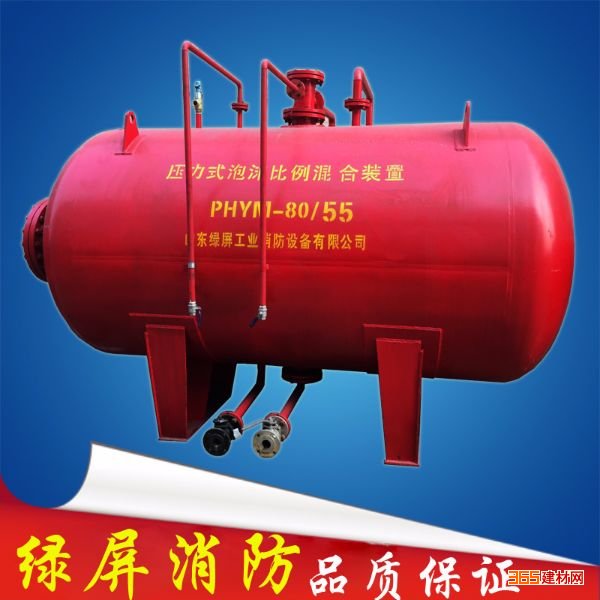

采用贮罐，比例
混合器组合形式，由罐体（普通型或隔膜型）、混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防
水泵的压力水沿供水
管道进入比例混合器时，一小部分压力经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火。该装置中设定为水压超过1.26MPa时即能自动泄压，以保持装置安全。
普通型：
由于溢水环安装在罐件内的*上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速搅拌，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
隔膜式贮罐：
由于贮罐内带有高强度橡胶膜，在使用过程中所贮存的泡沫原液不与水接触，每次使用后所剩的泡沫原液不会失效。此外性能稳定的橡胶膜也可以贮存各类轻水泡沫原液。此外性能稳定的橡胶膜也可以贮存各类轻水泡沫原液。
