MMS-F-Q系列无线倾角
传感器说明书
1、产品简介:
无线
倾角传感器采用*先进的无线物联网技术——LORA技术，同时具有低功耗和长距离通信的特性，通信距离可达5km，传感器内置单/双通道地球引力倾斜单元，通过测量静态重力加速度，转换成倾角变化。从而可以测量传感器输出相对于水平面的倾斜角度。能实时输出当前的姿态倾角。无线倾角传感器使用简单，是角度物理量检测和监测的理想选择，抗外界电磁干扰能力强、可适应在工业恶劣环境中长期工作。
2、产品特点：
● 超低功耗，使用寿命＞10年@每小时采集并发送一组数据
● 长距离通信，相邻通信节点距离可达5km以上
● 无线自组网功能，传感器能够与LORA
路由器自动完成组网，网络连通率高
● 外形小巧，重量轻，方便安装

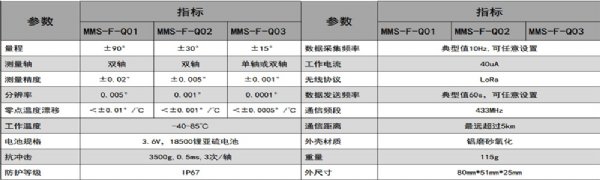

3、产品参数：
量程 ：（MMS-F-Q01）±90°
（MMS-F-Q02） ±30°
（MMS-F-Q03） ±15°
测量轴 ：（MMS-F-Q01）双轴
（MMS-F-Q02） 双轴
（MMS-F-Q03）单轴 或双轴
测量精度 ：（MMS-F-Q01）±0.05°
（MMS-F-Q02 ）±0.02°
（MMS-F-Q03）±0.005°
分辨率 ：（MMS-F-Q01）0.005°
（MMS-F-Q02 ）0.002°
（MMS-F-Q03） 0.0005°
零点温度漂移：（MMS-F-Q01） ＜±0.01/℃
（MMS-F-Q02 ）＜±0.001/℃
（MMS-F-Q03）＜±0.0005/℃
数据采集频率： 典型值10Hz,可任意设置
数据发送频率 ：典型值60s，可任意设置
工作电流： 40uA
无线协议： LoRa
通信频段 ：433MHz
工作温度：-40-85℃
通信距离： *远超过5km
电池规格： 3.6V，18500锂亚硫电池
外壳材质: 铝磨砂氧化
抗冲击 ：3500g,0.5ms,3次/轴
重量 ：115g
防护等级 ：IP67
外尺寸 ：80mm*51mm*25mm
4、传感器的测量方向
MMS-F-Q系列倾角传感器可以同时测量双轴的角度值，测量轴方向和传感器外壳的长、宽正好重合，长度方向对应X轴，宽度方向对应Y轴。
5、传感器的安装固定
方式一：采用
环氧树脂胶粘贴
可以满足短期测量的需求，适用各类被测量基材，安装方便快捷。
胶水的选择：胶水应选用固化时间短，固化后胶水硬度高，热稳定性好。
操作步骤：
1、打磨基材上待安装位置，将表面处理平整；
2、用酒精清洗表面，然后用吹
风机吹干；
2、按配比配置胶水，在处理好的位置处涂上胶水。
3、将传感器按压在胶水上，需要用力按紧，等待固化。
备注：一般常规工况下，*使用普通的
AB胶即可。
方式二：采用机械固定
可以满足长期测量的需求，具有长期稳定可靠，温度适用范围大的特点。
混凝土安装：
1、先在基材上根据传感器尺寸画上打孔的点位。
2、打孔，塞进膨胀
螺钉的基座部分。
3、螺钉穿过传感器固定孔，直接把传感器锁住。
钢结构安装：
1、选配我司定制的钢底板，先将底板焊接到钢结构上。
2、将传感器通过
螺丝固定在底板上即可。
方式三：采用磁座固定
只适合安装在铁质基材上，安装方便，随时可以调整测量位置。
安装步骤：
2、先将磁座通过放松螺钉固定在传感器的4个安装孔上。
2、将传感器吸附在待安装位置处即可。
