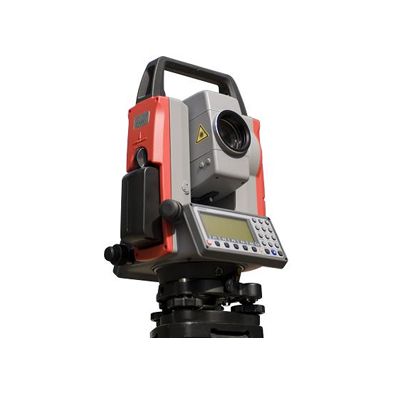

【R-400系列规格参数】 “N”表示免
棱镜模式，“M”表示手动对焦
R-422N
R-422NM
R-425N
R-425NM
望远镜 图 象
正像
放大倍数
30X
分解率
3秒
光 圈
45mm（EDM孔径45mm）
视 场
1°30’ (2.6％)
*短焦距
1.0 m
十字丝照明
亮度设置：10阶
自动对焦/ 电动对焦
有（和手动）
无（手动）
有（和手动）
无（手动）
调焦方法
相位差分
电 源
主机
电池 指示器
可见激光
EDM（激光测距）
激光等级
可见激光：II级（2）/IIIa级（3R）-免棱镜长距模式（仅“NX” 模式）
测距范围（良好条件下）
免棱镜
550m
反射贴片
1.5 m- 600m（800m）
迷你棱镜
1.5 m-2000m（2500m）（能见度40km）
单棱镜
5000m（6000m）（能见度40km）
三棱镜
6000m（9999m）（能见度40km）
精 度
2/5
棱 镜
±(2+2ppm x D)mm
±(3+2ppm x D)mm（1.5～10m）（良好条件）
反射贴片
免棱镜
±(3 + 2ppm x D)mm
*小读数
0.1mm
测量时间
重复测量
正常：棱镜，反射贴片 2.0秒（1mm） 正常：棱镜，反射贴片 1.2秒（1mm）
棱镜，反射贴片 0.4秒（1cm） *快速模式
跟踪：
初始测量
正常：棱镜，反射贴片 2.3秒（1mm） 正常：棱镜，反射贴片 2.5秒（1mm）
（仅为“NX”型） *快速模式
目标选择
免棱镜模式
0加常数
反射片模式
0加常数/+99 —— -99加常数
棱镜模式
0加常数/ -30加常数/+99～ -99加常数
角度测量
类 型
绝对旋转式编码
方 法
水平：双面/垂直：双面
精 度
2″
5″
*小读数
1″/5″
补偿方式
三轴
双轴
显示面板/键盘
显示类型
液晶LCD显示屏/ 20字符8行/240 X 96象素
面板数量
双面
单面（第二面可选）
键 盘
每面22键
显示背景光
亮度设置：10阶
日期时钟
有
物理性能
制动螺旋
2速
1速
气 泡
长气泡
30”/ 1格
圆气泡
8’/2mm
对 中
可见激光（带调节系统）
精 度
± 1.0 mm（仪器高度1.5m）
亮度调节
10阶
基 座
三脚基座
工作温度
-20℃~ +50℃ / -4°F ~ +122°F
防水性能
IP56
三脚架螺旋类型
5/8×11
仪器尺寸
172(W)×343(H)×177(L)mm
仪器重量
5.7 kg / 12.6 lbs
仪器箱尺寸
268(W)×442(H)×465(L)mm
仪器箱重量
3.8 kg / 8 lbs
通讯接口
RS-232C；USB；SD卡插槽
电 池
根据各国家的标准有所不同，Ni-MH 可
充电电池 DC7.5V（BP02C）
充电器 输入电压AC 100 - 240V（AC01） 输出电压 DC7.5V（STD-C03）
仪器内存
内存大小
60,000点
50,000点
软件功能
Power Topolite软件；道路软件
