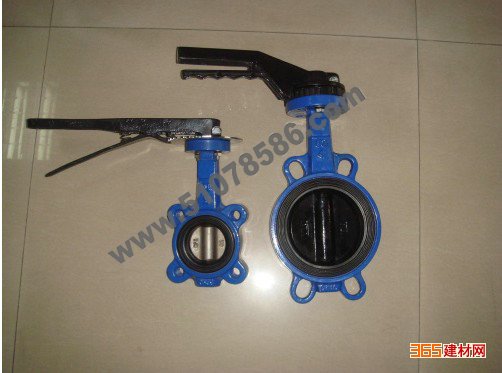

1.采用尼龙无销蝶板，具有优异的减磨、自润滑性，操作力矩比普通有销
蝶阀降低百分之四十。
2.密封面耐磨性好（尼龙耐磨性是铜的七倍），可明显延长蝶阀的使用寿命，与普通
中线蝶阀相比，使用寿命可明显延长3倍。
3.尼龙材料无任何毒性，并且抗菌、抗霉，符合人们日益重视的绿色环保要求。
4.尼龙具有优异的耐碱、盐性能，耐弱酸侵蚀，对有机化合物呈惰性，适应范围广。
5.先进的无销连接，保证了介质与金属完全隔离，提高了产品的可靠性，使蝶阀的维修简便易修，省时省工。
6.产品价格远低于
不锈钢阀门价格，可明显降低工程造价。
7.产品与
管道法兰连接尺寸符合现有蝶阀产品的各国标准
尼龙涂覆可防止菌类生长，同时又抗腐蚀能经受2000小时的盐雾试验，10年的海水浸泡试验，同时又能防紫外线的照射和冲击，并具有摩擦系数小。
设计标准：
1、结构长度执行：GB/T12221-1989.DIN3202-1999.标准。
2、连接法兰符合：GB、DIN、ANSI、JIS、BS标准。
3、试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准的规定。
主要零部件：
9 孔用挡圈 65Mn
8
垫片 Q235-A
7 对开环 BRONZE
6 阀座 BUNA-N、EPDM
5
O型圈 BUNA-N
4
衬套 BRONZE、PTFE
3 阀轴 SS416
2 蝶板 DI/CF8
1 阀体 CASTIRON
序号 名称 材质

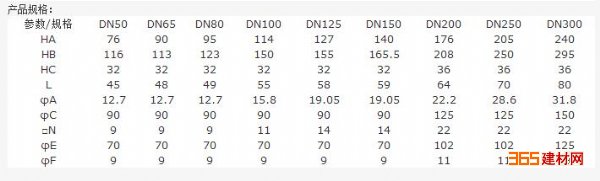

产品规格：
参数/规格 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
HA 76 90 95 114 127 140 176 205 240
HB 116 113 123 150 155 165.5 208 250 295
HC 32 32 32 32 32 32 36 36 36
L 45 48 49 55 58 59 64 70 80
φA 12.7 12.7 12.7 15.8 19.05 19.05 22.2 28.6 31.8
φC 90 90 90 90 90 90 125 125 150
□N
9 9 9 11 14 14 22 22 22
φE 70 70 70 70 70 70 102 102 125
φF 9 9 9 9 9 9 11 11 13
