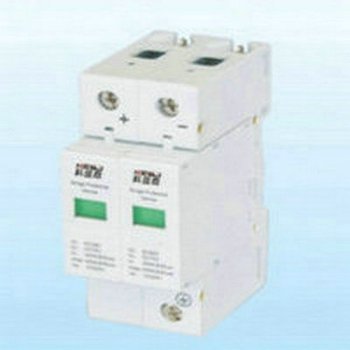

KSJ-M/2AC40
单相
电源防雷模块主要用途：单相电源防雷模块主要用于气象、交通、通信、邮电、计算机网络、电力、住宅、铁路等领域，起防雷防浪涌保护作用。
主要特点：
◆ 选用进口优质压敏
电阻器，高可靠质量保证
◆ 模块式设计，更换方便，外型美观
◆ 采用温控断路技术，避免火灾发生
◆ （S型）带远程告警装置，方便远程监视
◆ 有工作、故障指示
◆ 响应时间快
◆ 通流容量大
◆ 残压低
◆ 安装方便，维护简单
SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色，如图一所示。
当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。
当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感
断路器（K1）(如图二所示)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生。
当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。
K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色（如图三所示），提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关（SK）动作，输出故障告警信号。
安装注意事项：
1、 装时必须断开电源，严禁带电操作，连接导线必须符合要求。
2、 安装完毕后将防雷模块插入到位，检查工作是否正常。
3、 当
防雷器的模块故障显示窗口指示红色时（遥信端子输出告警信号），则表示防雷器发
生故障，应及时更换。防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。
