1.用户须知
● 使用前请详细阅读本说明书，并保存以供参考。
● 请遵守本说明书操作规程及注意事项。
● 在收到仪器时，请小心打开包装，检视仪器及配件是否因运送而损坏，如有发现损坏，请立即通知生产厂家及经销商，并保留包装物，以便寄回处理。
●当仪器发生故障，请勿自行修理，请直接联系生产厂家的维修部门。
●默认每次清洗时间 30s，间隔 6min；注：首次通电 6-10min 后开始工作。
2.概述
本公司推出了AMT-W400在线多参数水质检测
传感器，一体化设计，产品可靠易用。*多可以同时接四支数字传感器。可选择要测得的参数包括溶解氧、pH、ORP、电导率、浊度等。采用RS485总线，Modbus/RTU通讯协议。传感器测得的信号可直接传输给数据采集平台，技术人员可以使用触摸屏，手机和电脑等多种方式进行数据采集，方便快捷。在线多参数水质检测传感器上配备自动清洗装置，中间安装清洗
电机的转轴，转轴的另一端连接刷子。电机可以设定时间和转速，这样可适应不同清洁程度的水质，比如水质污染程度大杂质多可以设定转速快转动时间长。自动清洁装置可以有效的清除传感器表面沾污，防止微生物的生长，极大的减少维护成本。每支连接上的传感器配备快速插拔防水
接头，拆装方便。
*外圈的螺纹配合不同口径的连通池可以进行
管道连接。
前端的传感器罩用来保护内部四支传感器，四周均匀的开有槽孔
引入待测液体，多个小尺寸的槽孔可以防止大的悬浮颗粒和生物对传
感器探头的破坏。
本公司这款多参数水质传感器安装携带更为方便，能直观反映现
场多种参数测量的真实数据。
特点：
数字传感器，RS485输出，Modbus/RTU协议
配备自动清洁装置，可以有效的清除传感器表面沾污，防止微
生物的生长，更准确，更低维护。
可选荧光法溶解氧、电磁式电导率、浊度、pH、ORP传感器，适
合长期在线监测。
一体化设计，可以同时接四个探头，测量五个参数（含温度）
3. 技术参数
产品名称 描述
多参数水质分析传
感器 包括荧光法溶解氧，电磁式电导率，浊度， pH，ORP，温度，自清
洗装置。12VDC 供电，IP68 防水。1 路 RS485 输出
可选配的子传感器 描述
荧光法溶解氧传感
器 检测范围 0~20mg/L 或 0~200％饱和度， IP68；
电磁式电导率传感
器 量程:20μ s/cm~600ms/cm，精度:＜±1.5％，电极材料:PP，操作温
度:0~100℃， IP68；
浊度传感器 光纤式浊度，量程:0.1~1000NTU，精度:＜5％或 0.3NTU，响应时间:
＜2sec，操作温度:0~50℃， IP68；
pH 传感器 在线工业 pH 电极，485 接口，0-14pH，精度±0.1pH， IP68；
ORP 传感器 测量范围：-1500mV~+1500mV，精度:＜±1.5％， IP68；
自动清洁刷 自动清洁刷子套件，包括电机、刷子和固定装置，2 组部件， IP68
4.可选配的子传感器主要参数
荧光法溶解氧探头
测量范围 0-20 mg/L
精度 ±0.3 mg/L
分辨率 0.01 mg/L
浊度探头
测量范围 0-1000 NTU
精度 ＜5％或±0.3NTU
分辨率 0.1 NTU
电磁式电导率探头
测量范围 1 uS/cm-600 mS/cm
精度 ±1.5％ F.S
分辨率 0-1000 uS/cm: 1uS/cm
1 mS/cm-600mS/cm: 0.1 mS/cm
pH 探头
测量范围 0-14 pH
精度 ±0.1 pH
分辨率 0.01 pH
ORP 探头
测量范围 -1500mV~+1500mV
精度 ±1.5％ F.S.
分辨率 1mV
温度
测量范围 0-50℃
精度 ±0.5℃
分辨率 0.1℃
多参数传感器其它信息
操作温度 0~50℃
输出 RS485 输出
是否支持自动清洁刷 Yes/可选
电源 DC12V±5％
线缆长度 标配 10 米

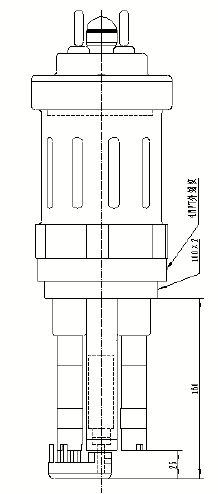

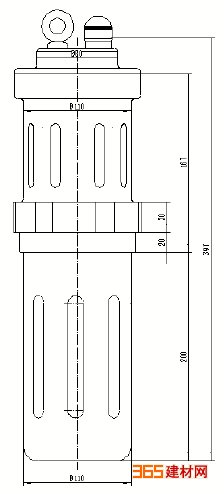

5 . 结构简图（请看产品图2图3）
注意：传感器测量安装时使用吊环固定或 4”NPT 管道螺纹安装，避免直接线缆受力。
6 . 维护日程和方法
6.1 维护日程
AMT-W400在线多参数自清洗水质传感器配备清洁刷，可以延长维护周期。但因为环境的多
样性，建议定期进行检查、清洗和校准传感器。
维护任务 建议维护频率
清洗传感器 根据使用环境而定
校准传感器（如主管部门有要求） 定期对传感器进行校准
6.2 维护方法
1）检查：检查传感器头部是否有脏污和微生物附着，外壳及传感器表面是否受到损坏，线缆是否正常，测试数据是否正常，易耗品是否有损坏。
2）清洗：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
3）校准：对传感器进行单点或两点校准。根据所对应传感器选择合适的标准溶液。 校准方法详见各对应传感器说明书，常用通讯指令见下表。
选配的子传
感器 默认 485
地址 描述
荧光法溶解
氧传感器 01 开机：01 03 25 00 00 00 4E C6
测量：01 03 26 00 00 04 4F 41
关机：01 03 2E 00 00 00 4C E2
电磁式电导
率传感器 02 测量：02 03 00 00 00 04 44 3A
浊度传感器 03 开机：03 03 25 00 00 00 4F 24
测量：03 03 26 00 00 04 4E A3
关机：03 03 2E 00 00 00 4D 00
pH 传感器 04 测量：04 03 00 00 00 04 44 5C
ORP传感器 05 测量：05 03 00 00 00 04 45 8D
二、注意事项
探头中含有敏感的光学部件和电子部件。确保探头不要受到剧烈的机械撞击。探头内部没有需要用户维护的部件。
校准相应传感器时，其他传感器禁止摘下探头保护套。
7 . 常见问题解答
错误 可能的原因 解决方法
操作界面无法连接
或不显示测量结果 电路集成部分出错 请联系我们
线缆故障 请联系我们
测量值过高、过低或数值持续不稳定 传感器有污垢和微生物附着 清洗传感器表面
详见各对应传感器说明书内常见问题
8 . 线缆信息
传感器探头尺寸
110x397 mm(Φ xL)
电源信息
供电电源 DC 12V ±5％。
线缆信息
4 芯双绞
屏蔽线其引接定义为：
红色线—电源 (12V)
白色线—485 数据 B (485_B)
蓝色线—485 数据 A (485_A)
黑色线—地线 (GND)
裸露线—屏蔽层
线缆规格说明
考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，要求线缆具有一定的防腐蚀能力。线缆
