一、设备应用环境说明
0.1～1000 NTU
精度＜5％或 0.3 NTU
0～50℃；IP68 防护，水深 10 米内，*大压力 6bar
90°角散射光原理,内置温度
传感器支持 RS-485，MODBUS 协议
光纤式结构，抗外界光干扰能力强
红外 LED 光源，稳定性高
方便、快速、稳定、易维护
二、 技术参数、功能和规格要求

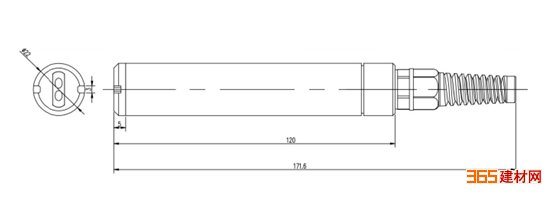

1. 尺寸图（请看产品图2）
注意:安装时距离液体侧壁和液体底部保持 50mm 以上的距离
2. 技术参数
型号 AMT-PZ300
量程范围 0.1～1000NTU
精度 ＜5％或0.3NTU
分辨率 0.1 NTU
防护等级 IP68
*深深度 水下10米
温度范围 0～50℃
传感器接口 支持RS-485，MODBUS协议
电源信息 DC12V±5％，电流＜50mA（非清洗时）
安装方式 浸没式安装
外壳直径 22mm
外壳长度 120mm
探头线缆长度 10米，其它长度可定制
功耗 ＜0.5W
外壳材质 POM
3. 数据通信
3.1数据格式
Modbus 通信默认的数据格式为: 9600、n、8、1（波特率 9600bps、1 个起始位、8 个数据位、无校验、1 个停止位）。
波特率等参数可以定制。
3.2 信息帧格式(xx 代表一个字节）
a) 读数据指令帧：
01 03 xx xx xx xx xx xx
地址 功能码 寄存器起始地址 寄存器数量 CRC 校验码（低字节在前）
b) 读数据应答帧：
01 03 xx xx….. xx xx xx
地址 功能码 字节数 答应数据 CRC 校验码（低字节在前）
c) 写数据指令帧：
01 10 xx xx xx xx xx xx xx xx xx
地址 功能码 寄存器地址 寄存器数量 字节数 写入数据 CRC 校验码（低字节在前）
d) 写数据应答帧：
01 10 xx xx xx xx xx xx
地址 功能码 寄存器地址 寄存器数量 CRC 校验码（低字节在前）
3.3 寄存器地址
寄存器地址 名称 说明 寄存器个数 访问方式
0x2500 开机指令 让探头连续发光。 0（0 字节） 读
0x2600 测量值+温度 获取探头的温度和溶氧
值（小端存储模式，浮点数）。 4（8 字节） 读
0x1100 用户校准参数 获取两个校准参数 K、B。设置两个校准参数 K、B（K、B:小端存储模式，浮点数） 4（8 字节） 读/写
0x2E00 停止测量 当数值稳定后可以停止测量。 0（0 字节） 读
0x3000 传感器地址 默认为 1，写入数据范围1-247。 1（2 字节） 写
3.4 命令示例
a) 设置设备 ID 地址：
作用：设置电极的 Modbus 设备地址；
将设备地址 01 改为 14，范例如下
请求帧：01 10 30 00 00 01 02 14 00 99 53
应答帧：01 10 30 00 00 01 0E C9
b) 开机指令：
作用：让探头连续发光，开始浊度测量。
请求帧：01 03 25 00 00 00 4E C6
应答帧：01 03 00 20 F0
c) 开始测量指令：
作用：获取测量探头的温度和浊度值；温度的单位为摄氏度，浊度值的单位为 NTU。
请求帧：01 03 26 00 00 04 4F 41
应答帧：01 03 08 00 00 8D 41 00 00 8D 41 12 65
读数示例：
浊度值
00 00 8D 41 00 00 8D 41
备注：温度值和浊度值：小端存储模式，浮点数。此时温度为 17.625℃，浊度为 17.625NTU。
d) 校准指令：
作用：设置两个校准参数 K，B；一般默认值为：K=1；B=0。
请求帧：01 10 11 00 00 04 08 00 00 80 3F 00 00 00 00 81 AE
应答帧：01 10 11 00 00 04 C4 F6
浊度采用一点或两点校准。校准溶液为福尔马肼，可通过购买获得，一般用户无法胜任配制工作。
一点校准：将传感器置于 1000NTU 的标准液中，读取数值，记为 Y。
由公式 K=1000/Y,计算出 K 值，B=0。根据新计算出的 K,B 值，发送指令。
若再次进行校准，则先恢复 K=1，B=0，再重复以上步骤。
两点校准：将传感器置于去离子水中，读取数值，记为 X。将传感器置于 1000NTU 标准液中，读取数值，记为 Y。
由公式 K=1000/(Y-X),B=-KX,计算 K、B 值。根据新计算出的 K,B 值，发送指令。
若再次进行校准，则先恢复 K=1，B=0，再重复以上步骤。
e) 停止指令：
作用：当测量稳定后可停止测量
请求帧：01 03 2E 00 00 00 4C E2
应答帧：01 03 00 20 F0
4. 维护日程和方法
4.1 维护日程
测量窗口的洁净度对于维持准确的读数而言是非常重要的
维护任务 建议维护频率
校准传感器（如主管部门有要求） 根据主管部门所要求的维护日程进行
4.2 维护方法
传感器外表面：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
检查传感器的线缆：正常工作时线缆不应绷紧，否则容易使线缆内部电线断裂，引起传感器不能正常工作。
测量窗口外表面：用自来水清洗传感器的外表面，对于一些顽固的污垢，可以使用
清洁剂和软布清洗。
检查传感器的的外壳是否因腐蚀或者其他原因受到损坏。
5. 注意事项
探头中含有敏感的光学部件和电子部件。确保探头不要受到剧烈的机械撞击。探头内部没有需要用户维护的部件
6. 线缆定义
浊度探头尺寸：22×120 mm(Φ ×L)
电源信息：DC12V±5％，电流＜50mA
线缆信息：4 线制 AWG-24 或 AWG-26
屏蔽线，线粗 5mm。
其引接定义为：
a) 红色线---电源(VCC)
b) 黑色线---地线(GND)
c) 绿色线---485 数据_A(485_A)
d) 白色线---485 数据_B(485_B)
e) 裸露线---屏蔽层
7. 常见问题解答
错误 可能的原因 解决方法
操作界面无法连接或不
显示测量结果 控制器与线缆连接出错 重新连接控制器和线缆
操作界面无法连接或不
显示测量结果 线缆故障 请联系我们
测 量 值 过 高 、 过 低 或
数值持续不稳定 传感器视窗被外物附着 清洗传感器视窗表面
测 量 值 过 高 、 过 低 或
数值持续不稳定 传感器海绵破损 更换传感器海绵
8. 质量保证
本公司提供自销售日起一年内的本机售后保证，但不包括不当使用所造成的损坏，若需要维修
