一、 环境应用说明
自清洗叶绿素
传感器采用*的光学技术，带有自动清洁刷，一体化设计，具有高效率的
电源管理、坚固的结构、稳定的传感器性能，免于维护和频繁校准，可长期在线使用。可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。
数字传感器，RS485输出，支持Modbus
0～400ug/L或0～100RFU
分辨率 0.1ug/L
0～50℃；IP68防护，水深10米以内
内置
温度传感器带自动清洁刷，有效消除气泡、减少沾污对测量的影响
二、技术参数，功能，规格要求
1. 技术参数
量程范围 0～400ug/L或0～100RFU
分辨率 0.1 ug/L
防护等级 IP68
*深深度 水下10米
温度范围 0～50℃
传感器接口 支持RS-485，MODBUS协议
电源信息 DC12V±5％，电流＜50mA（非清洗时）
外壳直径 33Mm
外壳长度 156mm
探头线缆长度 10米，其它长度可定制
功耗 ＜1W
外壳材质 POM
2. 数据通信
2.1 数据格式
Modbus 通信默认的数据格式为：9600、n、8、1（波特率 9600bps，1 个起始位，8 个数据位，无校验，1 个停止位）。
数据类型为：浮点数型式
2.2 信息帧格式（xx 代表一个字节）
a) 读数据指令帧：
01 03 xx xx xx xx xx xx
地址 功能码 寄存器起始地址 寄存器数量 CRC 校验码（低字节在前）
b) 读数据应答帧：
01 03 xx xx….. xx xx xx
地址 功能码 字节数 答应数据 CRC 校验码（低字节在前）
c) 写数据指令帧：
01 03 xx xx xx xx xx xx….. xx xx xx
地址 功能码 寄存器地址 寄存器数量 字节数 写入数据 CRC 校验码（低字节在前）
d) 写数据应答帧：
01 03 xx xx xx xx xx xx
地址 功能码 寄存器地址 寄存器数量 CRC 校验码（低字节在前）
2.3 寄存器地址
寄存器地址 名称 说明 寄存器个数 访问方式
0x2500 开机指令 让探头连续发光。 0（0 字节） 读
0x2600 测量值+温度 获取探头的温度和叶绿
素值（小端存储模式，浮
点数）。 4（8 字节） 读
0x1100 用户校准参数 获取两个校准参数 K、B。
设置两个校准参数 K、B。
（K、B:小端存储模式，浮
点数） 4（8 字节） 读/写
0x2E00 停止测量 当数值稳定后可以停止
测量。 0（0 字节） 读
0x3000 传感器地址 默认为 1，写入数据范围
1-247。 1（2 字节） 写
2.4 命令示例
a) 设置设备 ID 地址：
作用：设置电极的 Modbus 设备地址；
将设备地址 01 改为 14，范例如下
请求帧：01 10 30 00 00 01 02 14 00 99 53
应答帧：01 10 30 00 00 01 0E C9
b) 开机指令：
作用：让探头连续发光，开始叶绿素测量。
请求帧：01 03 25 00 00 00 4E C6
应答帧：01 03 00 20 F0
c) 开始测量指令：
作用：获取测量探头的温度和叶绿素值；温度的单位为摄氏度，叶绿素的单位为 ug/L
或 0～100RFU。
请求帧：01 03 26 00 00 04 4F 41
应答帧：01 03 08 00 00 8D 41 00 00 8D 41 12 65
读数示例：
温度值 叶绿素值
00 00 8D 41 00 00 8D 41
如：温度值和叶绿素值，小端储存模式，浮点数。此时温度为 17.625℃，叶绿素为
17.625ug/L。
d) 校准指令：
作用：设置两个校准参数 K，B；一般默认值为：K=1；B=0。
请求帧：01 10 11 00 00 04 08 00 00 80 3F 00 00 00 00 81 AE
应答帧：01 10 11 00 00 04 C4 F6
叶绿素采用一点或两点校准。校准溶液为染料罗丹明 WT。然而，必须强调的是：用染料做为校准物并不能真正提高传感器的准确度。
一点校准：将传感器置于 200ug/L 的标准液中，读取数值，记为 Y。
由公式 K=200/Y,计算出 K 值，B=0。根据新计算出的 K,B 值，发送指令。若再次进行校准，则先恢复 K=1，B=0，再重复以上步骤。
两点校准：将传感器置于去离子水中，读取数值，记为 X。将传感器置于 200ug/L 标准液中，读取数值，记为 Y。
由公式 K=200/(Y-X),B=-KX,计算 K、B 值。根据新计算出的 K,B 值，发送指令。若再次进行校准，则先恢复 K=1，B=0，再重复以上步骤。
e) 停止指令：
作用：当测量稳定后可停止测量
请求帧：01 03 2E 00 00 00 4C E2
应答帧：01 03 00 20 F0

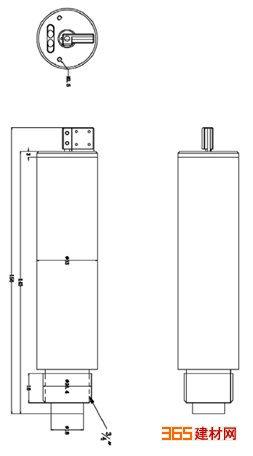

3. 尺寸图（请看产品图2）
4. 维护日程和方法
4.1 维护日程
在线叶绿素传感器带有自动清洁刷，可以自动进行清洗，不需要频繁地进行清洗。
4.2 维护方法
传感器外表面：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭， 对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
检查传感器的线缆：正常工作时线缆不应绷紧，否则容易使线缆内部电线断裂，引起传感器不能正常工作。
检查传感器的测量窗口是否有脏污，清洁刷是否正常。
检查传感器的清洁刷的海绵有否有破损。
5. 注意事项
探头中含有敏感的光学部件和电子部件。确保探头不要受到剧烈的机械撞击。探头内部没有需要用户维护的部件。
6. 线缆定义
叶绿素探头尺寸：33×156 mm(Φ ×L)
电源信息：DC12V±5％，电流＜50mA
线缆信息：4 线制 AWG-24 或 AWG-26
屏蔽线，线粗 5mm
其引接定义为：
a) 红色线---电源(VCC)
b) 黑色线---地线(GND)
c) 绿色线---485 数据_A(485_A)
d) 白色线---485 数据_B(485_B)
e) 裸露线---屏蔽层
7. 常见问题
错误 可能的原因 解决方法
操作界面无法连接或不
显示测量结果 控制器与线缆连接出错 重新连接控制器和线缆
操作界面无法连接或不
显示测量结果 线缆故障 请联系我们
测量值过高、过低或数值持续不稳定 传感器视窗被外物附着 清洗传感器视窗表面
测量值过高、过低或数
值持续不稳定 传感器海绵破损 更换传感器海绵
8. 质量保证
本公司提供自销售日起一年内的本机售后保证，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包
