AMT-PR300在线溶解氧数字式传感器

  • 价格:电询
  • 产地:深圳市
  • 品牌:云传物联
  • 型号:AMT-PR300
  • 联系:欧阳 18129831152
              联系我时请告知是在建材采购网看到的
  • 公司:深圳市云传物联技术有限公司
  • 产品介绍
    一、 设备应用环境说明
    应用于水产养殖行业的溶解氧传感器,能够在水下深度 20cm 至 1000cm 工作,能适应海水或淡水水体中多微生物、鱼虾类、水草类、泥沙等环境条件。
    二、 技术参数、功能和规格要求
    型号 AMT-PR300

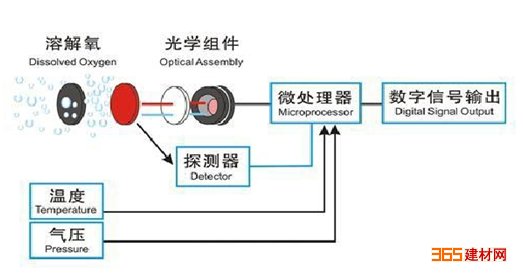

    测量原理 极谱式
    量程范围 0.00-20.00mg/L,0~45℃
    分辨率 0.01mg/L,0.1℃
    精度 mg/L:±3%,±0.5℃
    准确度 溶氧:±3%,温度:±0.5℃
    稳定性 ±0.1%FS/周
    校正功能 支持
    温度补偿 支持
    输出方式 RS-485 总线(MODBUS-RTU 协议)
    工作条件 环境温度为 0~45℃,相对湿度≤90%,压力≤0.1MPa
    存储温度 -5~45℃
    安装方式 3/4 NPT 螺纹,浸入式安装
    线缆长度 5m,其它长度可定制
    功耗 < 0.5W
    电源 12~24VDC
    防护等级 IP68

    2、通信协议
    2.1 Modbus 通信默认的数据格式为:9600、n、8、1(波特率 9600bps,1 个起始位,8 个数据位,无校验,1 个停止位)。
    波特率等参数可以定制。
    2.2信息帧格式
    a) 读数据指令帧:
    06 03 xx   xx xx   xx xx   xx
    地址 功能码 寄存器起始地址 寄存器数量 CRC 校验码(低字节在前)

    b) 读数据应答帧:
    06 03 xx   xx….. xx xx   xx
    地址 功能码 字节数 答应数据 CRC 校验码(低字节在前)
    c) 写数据指令帧:
    06 03 xx   xx xx  xx xx   xx
    地址 功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)
    d) 写数据应答帧(同写数据指令帧):
    06 03 xx   xx xx   xx xx   xx
    地址 功能码 寄存器地址 写入数据 CRC 校验码(低字节在前)
    2.3 寄存器地址
    寄存器地址 名称 说明 寄存器个数 访问方式
    40001
    (0x0000) 测量值+温度 4 个双字节整数,分别为测量
    值、测量值小数位数、温度值、
    温度值小数位数。 4(8 字节) 读
    44097
    (0x1000) 零点校准 在 PH 为 6.86 的标准液中校
    准,写入数据为 0。 1(2 字节) 写
    44099
    (0x1002) 斜率校准
    (4PH) 在 PH 为 4.00 的标准液中校
    准,写入数据为 0。 1(2 字节) 写
    44101
    (0x1004) 斜率校准
    (9PH) 在 PH 为 9.18 的标准液中校
    准,写入数据为 0。 1(2 字节) 写
    44103(0x1006) 零点校准值 返回校准的零点值。 1(2 字节) 读
    44105(0x1008) 斜率校准值 返回校准的斜率值 x1000。 1(2 字节) 读
    48195(0x2002) 传感器地址 默认为 6,写入数据范围 1-64。 1(2 字节) 写/读
    48225(0x2020) 恢复出厂 校准值恢复出厂设置,写入数
    据为 0。 1(2 字节) 写

    注意:
    a) 寄存器地址为根据 Modbus 协议定义的带寄存器类型的寄存器起始地址(括号中的 16进制表示的实际的寄存器起始地址)。
    b) 更改传感器地址时,返回指令中的传感器地址为更改后的地址。
    c) 读取数据时返回测量值的数据定义:
    xx   xx xx   xx xx   xx xx   xx
    2 字节测量值 2 字节测量值小数位数 2 字节温度值 2 字节温度小数位数

    数据类型默认为:双字节整型,高字节在前;其他如浮点数类型可选。
    2.4 命令示例
    a) 设置设备 ID 地址
    作用:设置电极的 Modbus 设备地址;
    将设备地址 06 改为 01,范例如下
    请求帧:06 06 20 02 00 01 E3 BD
    应答帧:01 06 20 02 00 01 E2 0A
    b) 开始测量指令
    作用:获取测量探头的溶解氧值和温度;温度的单位为摄氏度,溶解氧的值为 mg/l
    请求帧:06 03 00 00 00 04 45 BE
    应答帧:06 03 08 01 02 00 02 00 B0 00 01 14 B4
    读数示例:
     温度值
    01 02 00 02 00 B0 00 01

    如:溶解氧值 01 02 表示十六进制读数溶解氧值,00 02 表示溶解氧数值带 2 位小数点;
    温度值 00 B0 表示十六进制读数温度值,00 01 表示温度数值带 1 位小数点。
    c) 校准指令
    零点校准,作用:设定电极的溶解氧零点校准值;
    请求帧:06 06 10 00 00 00 8C BD
    应答帧:06 06 10 00 00 00 8C BD
    斜率校准,作用:设定电极的溶解氧斜率校准值;此处斜率值校准在空气中进行。
    请求帧:06 06 10 04 00 00 CD 7C
    应答帧:06 06 10 04 00 00 CD 7C
    2.5 错误响应
    如果传感器不能正确执行上位机命令,则会返回如下格式信息:
     地址 功能码 CODE CRC 校验
    数据 ADDR COM+80 xx CRC 16
    字节数 1 1 1 2

    a) CODE:01 – 功能码错
    03 – 数据错
    b) COM:接收到的功能码

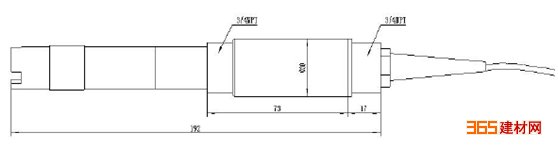

    3. 尺寸图(请看产品图2)

    4. 产品规格

    4.1 线缆信息
    其引接定义为:
    a) 红色线—电源线(12~24V)
    b) 黑色线—地线(GND)
    c) 蓝色线—485A
    d) 白色线—485B
    e) 裸露线—屏蔽线
    4.2 线缆规格说明
    考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,要求线缆具有一定的防腐蚀能力。线缆外径Φ 6 mm,所有接口均要求做防水处理。

    5. 产品维护指导
    5.1 电极的检测与维护
    新电极和长期放置的电极,使用前需要进行电极极化,将电极通电,在空气中静置 30 分钟。
    如果返回数值不准确,则需要进行以下操作:
    对电极进行零点和斜率校准。
    检查更换电解液。
    返厂检查。
    5.2 电解液和电极溶氧膜套的更换
    a) 电解液的更换
    垂直放置溶氧电极,小心旋下溶氧膜套。用柔软的纸巾小心清洁玻璃体的前端。用滴管往溶氧膜套中加入 1.5ml 的电解液,用手指轻弹溶氧膜套,确保电解液中没有气泡。仔细查看溶氧膜套,任何溢出的电解液都需要用吸水纸小心吸去。
    b) 电极膜套的更换
    垂直放置溶氧电极,小心旋下溶氧膜套。用柔软的纸巾小心清洁玻璃体的前端。取一个新的膜头,重加入 1.5ml 的电解液,用手指轻弹溶氧膜套,确保电解液中没有气泡后旋紧膜头 。仔细查看溶氧膜套,任何溢出的电解液都需要用吸水纸小心吸去。
    6.配件和备件
    此产品包括:
    传感器 1 支
    电解液 1 瓶
    溶解氧膜头 1 个
    说明书一份
    合格证一张
    7.质量保证
    本公司提供自销售日起
