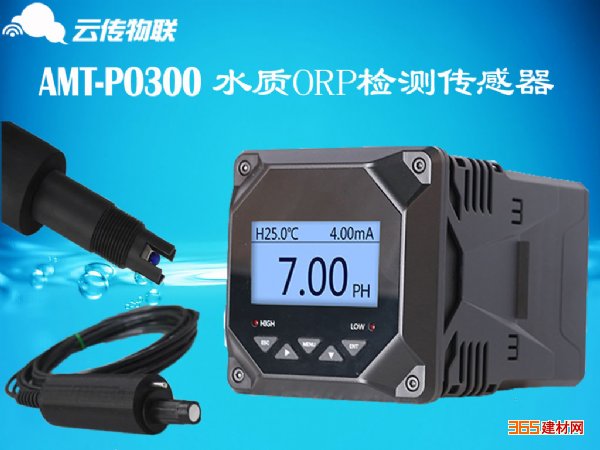

一、设备应用环境说明
用于酸/碱/盐溶液、化学反应过程中、工业生产过程中，能够满足大多数工业应用对在线ORP 测量的苛刻要求。
★信号输出： RS485（ Modbus / RTU 数字信号）。
★方便连接到
PLC、DCS、工业控制计算机、通用控制器、无纸
记录仪器或触摸屏等第三方设备。
★双高阻抗差动
放大器，抗干扰强，响应速度快。
★专利的 ORP 探头，内部参比液在至少 100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续 20 个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极成倍延长。
★易于安装：3/4 英寸 NPT 螺纹（管螺纹），便于安装在
管道和和罐体。探头和显示部分可分开，通过电缆连接。
★IP68 防护等级。
二、技术参数、功能和规格要求
型号 AMT-PO300
量程范围 -1500～+1500mV
分辨率 1mV
精度 ±6mV
工作温度 0～60℃
工作压力 ＜0.1MPa
供电 12VDC～24VDC ±10％
信号输出 Rs485(Modbus/RTU)
接液材质 PPR
安装方式 3/4 NPT 螺纹，浸入式安装
线缆长度 5m，其它长度可定制
校准方式 一点校准
功耗 ＜0.5W
防护等级 IP68

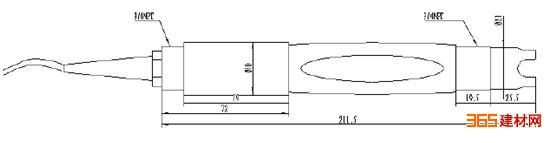

2.尺寸图（请看产品图2）
3.数据通讯
3.1 数据格式
Modbus 通信默认的数据格式为: 9600、n、8、1（波特率 9600bps，1 个起始位，8 个数据位，无校验，1 个停止位）。
波特率等参数可以定制。
3.2 信息帧格式
a) 读数据指令帧:
06 03 xx xx xx xx xx xx
地址 功能码 寄存器起始地址 寄存器数量 CRC 校验码（低字节在前）
b) 读数据应答帧：
06 03 xx xx….. xx xx xx
地址 功能码 字节数 答应数据 CRC 校验码（低字节在前）
c) 写数据指令帧：
06 06 xx xx xx xx xx xx
地址 功能码 寄存器地址 写入数据 CRC 校验码（低字节在前）
d) 写数据应答帧（同写数据指令帧）：
06 06 xx xx xx xx xx xx
地址 功能码 寄存器地址 写入数据 CRC 校验码（低字节在前）
3.3寄存器地址
寄存器地址 名称 说明 寄存器个数 访问方式
40001
(0x0000) 测量值+温度 4 个双字节整数，分别为测量
值、测量值小数位数、温度值、
温度值小数位数。 4（8 字节） 读
44097
(0x1000) 零点校准 在 PH 为 6.86 的标准液中校
准，写入数据为 0。 1（2 字节） 写
44099
(0x1002) 斜率校准
(4PH) 在 PH 为 4.00 的标准液中校
准，写入数据为 0。 1（2 字节） 写
44101
(0x1004) 斜率校准
(9PH) 在 PH 为 9.18 的标准液中校
准，写入数据为 0。 1（2 字节） 写
44103(0x1006) 零点校准值 返回校准的零点值。 1（2 字节） 读
44105(0x1008) 斜率校准值 返回校准的斜率值 x1000。 1（2 字节） 读
48195(0x2002)
传感器地址 默认为 6，写入数据范围 1-64。 1（2 字节） 写/读
48225(0x2020) 恢复出厂 校准值恢复出厂设置，写入数
据为 0。 1（2 字节） 写
注意：
a) 寄存器地址为根据 Modbus 协议定义的带寄存器类型的寄存器起始地址（括号中的 16
进制表示的实际的寄存器起始地址）。
b) 更改传感器地址时，返回指令中的传感器地址为更改后的新地址。
c) 读取数据时返回测量值的数据定义：
xx xx xx xx xx xx xx xx
2 字节测量值 2 字节测量值小数位数 2 字节温度值 2 字节温度小数位数
数据类型默认为：双字节整型，高字节在前；其他如浮点数类型可选。
3.4 命令示例
a) 设置设备 ID 地址
作用：设置电极的 Modbus 设备地址；
将设备地址 06 改为 01，范例如下
请求帧：06 06 20 02 00 01 E3 BD
应答帧：01 06 20 02 00 01 E2 0A
b) 开始测量指令
作用：获取测量探头的 ORP 值，ORP 的值为 mV。
请求帧：06 03 00 00 00 04 45 BE
应答帧：06 03 04 00 78 00 00 B6 64
读数示例：
ORP 值
00 78 00 00
如：ORP 值： 00 78 表示十六进制读数 ORP 值，00 00 表示 ORP 数值不带小数点；无温度值；
c) 校准指令
ORP
变送器只需一点校准，在使用另一种校准液校准前，必须使用后一种校准液清洗探头，否则将引起较大的测试误差。
在配置好的 86mV 或 256mV 标准溶液中，输入相应校准指令。
标准液为 86mV:
请求帧： 06 06 10 00 00 56 0C 83 ；
应答帧： 06 06 10 00 00 56 0C 83；
标准液为 256mV:
请求帧：06 06 10 00 01 00 8D 2D ；
应答帧：06 06 10 00 01 00 8D 2D。
注意：ORP 值有负值，如-40mV 其计算方法为：
-｛FFFF-FFD7 软件测试值）｝=-28；十进制即为-40mV。
3.5 错误响应
如果传感器不能正确执行上位机命令，则会返回如下格式信息：
地址 功能码 CODE CRC 校验
数据 ADDR COM+80H xx CRC 16
字节数 1 1 1 2
a) CODE：01 – 功能码错
03 – 数据错
b) COM：接收到的功能码
4.安装方式（请看产品图3）
5.接线
5.1 线缆信息
其引接定义为：
a) 红色线—
电源线（12～24V）
b) 黑色线—地线（GND）
c) 蓝色线—485A
d) 白色线—485B
e) 裸露线—
屏蔽线5.2 线缆规格说明
考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，要求线缆具有一定的防腐蚀能力。线缆外径Φ 6 mm，所有接口均要求做防水处理。
6. ORP 电极使用保养
ORP 电极在测量时，应先在正蒸馏水中（或去离子水中）清洗干净，并用滤纸吸干水分，防止杂质带进被测液中，电极的 1/3 应插入被测溶液中。电极不用时应洗净，插入加有 3.5mol/L CL溶液的保护套,或将电极插进加有 3.5mol/LCL钾溶液的容器中。检查
接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机
硅油脂接触。使用时间较长的电极，它的
玻璃膜可能变成半透明或附有沉积物，此时可用稀盐酸洗涤，并
