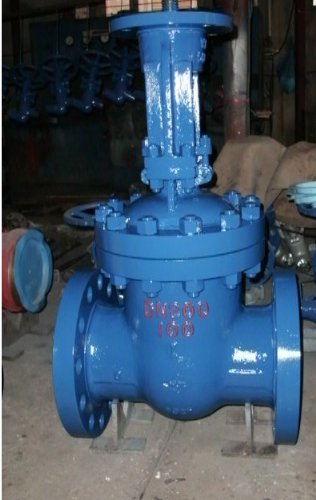

用途
广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
执行标准
设计规范:GB/T 12234
结构长度:GB/T 12221
连接
法兰:JB/T 79
试验与检验:JB/T 9092
压力-温度:GB/T 9131
产品标识:GB/T 12220
特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用
不锈钢和
硬质合金,使用寿命长
3、采用柔性石墨
填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、
齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
结构特点
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力
轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
尺寸
口径 DN/in L D D1 D2 b z×Φd H≈ D0≈ 重量/kg
50 2 178 152 120.5 120.5 16 4×Φ19 323 200 23
65 21/2 190 178 139.5 139.5 18 4×Φ19 347 250 32
80 3 203 190 152.5 152.5 19 4×Φ19 383 250 40
100 4 229 229 190.5 190.5 24 8×Φ19 457 300 63
125 5 254 254 216 216 24 8×Φ22 632 300 66
150 6 267 279 241.5 241.5 26 8×Φ22 635 350 108
200 8 292 343 298.5 298.5 29 8×Φ22 762 350 181
250 10 330 406 362 362 31 12×Φ25 895 400 263
300 12 356 483 432 432 32 12×Φ25 1080 500 346
350 14 381 533 476 476 35 12×Φ29 1295 600 488
400 16 406 579 540 540 37 16×Φ29 1435 600 621
450 18 432 635 578 578 40 16×Φ32 1626 650 814
500 20 457 698 635 635 43 20×Φ32 1829 650 992
600 24 508 813 749.5 749.5 48 20×Φ35 2175 700 1492
750 30 610 984 914.5 914 75 28×Φ35 2692 700 2272
