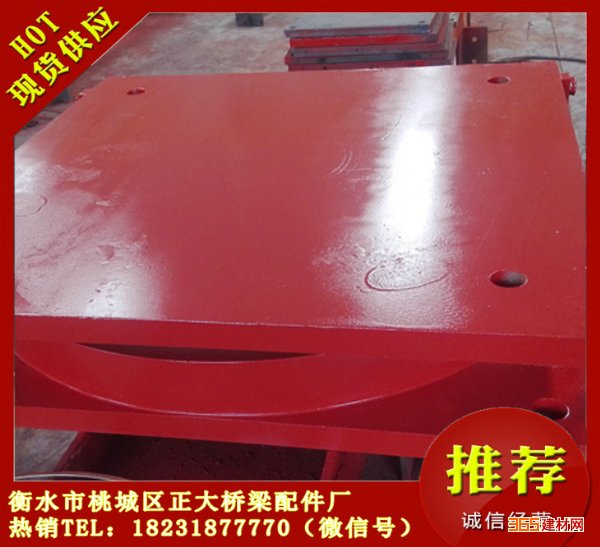

是钢构件与橡胶组合而成的新型
桥梁支座,与同类的其它型号盆式支座和铸钢辊轴支座相比,具有承载能力大、水平位移量大、转动灵活等特点,且重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省
钢材,降低造价等优点,是适宜于大垮桥梁使用的较理想的支座。本系列支座目前承载力为31个级别,承载力0.8MN-60MN,能满足大型桥梁建造的需要。

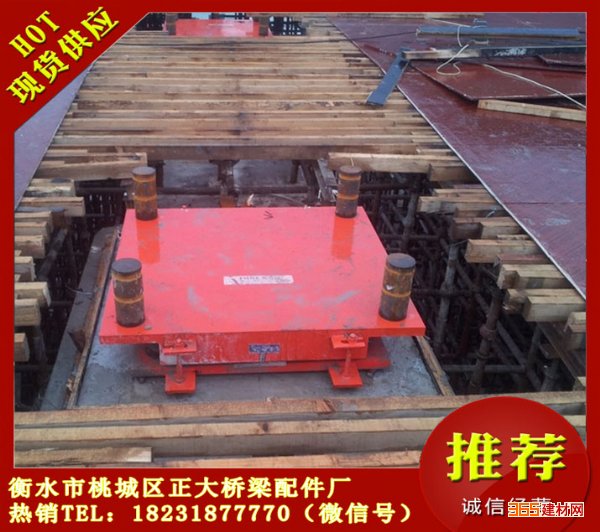

安装注意事项:
a、建议在墩、台顶面设置支座垫石。
b 盆式支座安装前应拆箱作全面检查及进行清洁。除去油污,特别是
不锈钢与填充
聚四氟乙烯 板的相对滑移面应 用丙酮或酒精仔细擦洗干净,支座其它各件也应擦洗干净,支座内不得涂 刷
防锈油。
c、支座除标高必须符合设计要求外,为确保支座的使用性能,须保证三个方向的平面水平。
d、支座上、下各部件纵横向必须对中,或由于安装时温度与设计温度不同,支座纵向上下各部 件错开的距离必须与计算值相等。
e、支座中心线与主梁中心线应重合或保持平行。
f、 连续桥梁实行体系转换时,必须在支座和硫磺水泥浆块之间采取隔热措施,以免损坏填充四 氟 乙烯板和橡胶块
技术性能:
a 、支座竖向转角不小于40 。
b 、竖向承载力(KN ) 1000 一50000 共分28 级,非滑移表面的不平承载力为竖向的10%
c 、磨擦系数:常温型,μ≤0.04 .耐寒型μ≤0.06
d 、位移量见表
倾斜更换方法
a、
橡胶支座下
钢板不动,将梁体顶起后把
盆式橡胶支座的上钢板卸掉,并将梁体找平,后将支座上钢板安装调平即可
b、支座上钢板不动,将下钢板支座卸除,通过畸形钢板等措施将上部调平,再将下钢板降低标高安装。
非常感谢感谢全国新老客户对正大公司一直以来的支持与厚爱,正大公司才一步一个脚印的走到了今天。虽然我们不是衡水*大的桥梁配件生产厂家,但我们是*负责任的厂家,您与我们合作一次,我们终生售后,如您在产品使用过程中遇到了任何不管是技术还是产品方面的问题,正大公司保证*一时间达问题现场为您解决各种问题。正大公司始终建议高度敬业的工作精神,专业地服务于每一位新老客户。
