一、电缆常用型号名称
1、交流电产品型号、直流电产品型号和名称
（1）EV-SS——EVDC-SS——热塑性弹性体绝缘热塑性弹性体护套电动汽车传导充电系统用电缆
（2）EV-VV——EVDC-VV——
聚氯乙烯绝缘聚氯乙烯护套电动汽车传导充电系统用电缆
（3）EV-S90U—— EVDC-S90U——热塑性弹性体绝缘
聚氨酯护套电动汽车传导充电系统用电缆
（4）EV-WDYJYJPYJ——EVDC-WDYJYJPYJ——低烟无卤交联聚烯烃绝缘铜丝编织屏蔽低烟无卤交联聚烯烃护套电动汽车传导充电系统用电缆
（5）EV-SSPS ——EVDC-SSPS——热塑性弹性体绝缘铜丝编织屏蔽热塑性弹性体护套电动汽车传导充电系统用电缆
（6）EV-S90S90PU—— EVDC-S90S90PU——热塑性弹性体绝缘铜丝编织屏蔽聚氨酯护套电动汽车传导充电系统用电缆
（7）EV-VVPV——EVDC-VVPV——聚氯乙烯绝缘聚铜丝编织屏蔽氯乙烯护套电动汽车传导充电系统用电缆
二、电缆特性
1、额定电压
交流：450/750V
直流：1.0kV
2、温度范围
*使用的环境温度范围：-40℃~+50℃
3、电缆的弯曲半径应不小于电缆外径的6倍。
导体：第6类裸铜导体或镀锡铜导体，热固性
绝缘材料导体采用镀锡铜导体，热塑性绝缘材料导体可采用裸铜导体。
绝缘：上表中所列的任一种挤包成型的化合物
内护：绝缘或护套材料的任一种
编织：裸圆
铜线或镀锡铜线编织层
外护套：上表中所列的任一种挤包成型的化合物
三、直流充电电缆简介
电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线、
电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域，便携式充电电缆可放置在车内。
本公司充电桩电缆产品有以下优点：产品柔软、手感良好，弯曲半径小于5D；耐油、耐酸碱、耐水、耐磨、耐碾压、抗开裂、抗UV、颜色稳定；阻燃性能好；耐弯折50000次以上；所有材料符合RoHS&REACH*新环保标准。
直流充电电缆
参考标准Reference Standard：
CQC 1103-2015(General requirements)
CQC 1105-2015(DC charging cable)

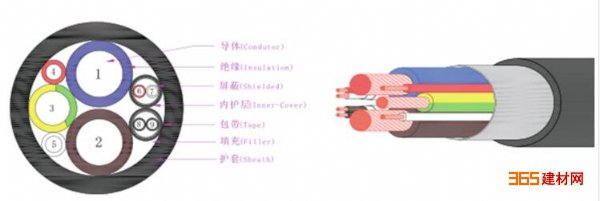

结构示意图
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造
直流充电
电缆线芯颜色及功能说明
线芯编号、供电和车辆接口标识、线芯颜色和功能
1、DC+——棕——
直流电源正
2、DC-——蓝 直流电源负
3、PE——黄/绿——保护接地
4、S+——红——充电通信CAN-H
5、S-——白——充电通信CAN-L
6、CC1——黑——充电连接确认1
7、CC2——黑/棕——充电连接确认2
8、A+——红——低压辅助电源正
9、A-——白——低压辅助电源负
四、交流充电电缆简介
电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域，便携式充电电缆可放置在车内。
本公司充电桩电缆产品有以下优点：产品柔软、手感良好，弯曲半径小于5D；耐油、耐酸碱、耐水、耐磨、耐碾压、抗开裂、抗UV、颜色稳定；阻燃性能好；耐弯折50000次以上；所有材料符合RoHS&REACH*新环保标准。
交流充电电缆
参考标准Reference Standard：
CQC 1103-2015(General requirements)
CQC 1104-2015(AC charging cable)
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。
线芯编号、供电和车辆接口标识、线芯颜色、功能
1、L 棕——交流电源
2、N——蓝——中线
3、PE——黄/绿——保护接地
4、CP——红——控制确认
5、CC——白——充电连接确认
6、NC1——黑——备用扩展
7、NC2——黑或棕——备用扩展
