1．特点
ÿ 具有 AIS 信号接入功能
ÿ 多种背景色可选，适合不同使用环境
ÿ 回波可多色显示，更清晰
ÿ 4Kw/6Kw 输出，36 海里量程
ÿ 模具成型，防水外壳
ÿ 3 组 NEMA 0183 输入/ 输出接口
ÿ 用户自定义功能键
ÿ 自动优化雷达图像
ÿ *新的短距离处理性能
ÿ 游标位置和雷达系统数据输出
ÿ 船首向上、航线向上、北向上和真运动模式
ÿ 省电模式，警报区和守望模式
ÿ 简易 ARPA 功能

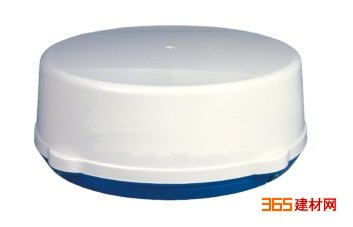

2．天线单元
ÿ 类型：波导隙缝阵列天线，配天线罩
ÿ 转速：24 转/分 （±2 转）
ÿ 风载能力：相对风速 100 节以下
ÿ 波束宽度：水平 1.9°，垂直 22°
3．射频收发单元
ÿ 频率：9410±30MHz（X 波段）
ÿ 脉冲宽度和应用量程
l 短脉冲：0.08 微秒／2100Hz（0.125、0.25、0.5、0.75、1、1.5 海里）
l 中脉冲：0.3 微秒／1200Hz（1.5、2、3 海里）
l 长脉冲：0.8 微秒／600Hz（3、4、6、8、12、16、24、36 海里）
ÿ 峰值功率：4Kw/6Kw
ÿ 调制方式：场效应管开关方式
ÿ 中频频率：60MHz
ÿ 中放带宽：25MHz（短脉冲、中脉冲）、3MHz（长脉冲）
ÿ 噪音系数：10dB 典型
4．显示单元
ÿ 类型：10 寸船用雷达彩色
液晶显示器ÿ 显示模式：Head-up、Course-up、True Motion
ÿ 量程（海里）：
l Range：0.125、0.25、0.5、0.75、1、1.5、2、3、4、6、8、12、16、
24、36
l Ring：0.0625、0.125、0.125、0.25、0.25、0.5、0.5、1、1、2、2、3、
4、6、12
ÿ 回波追踪：时间间隔 15 秒、30 秒、1 分钟、3 分钟、6 分钟、15 分钟、30 分钟
或连续
ÿ 接口（NEMA-0183）：3 组输入/输出接口
ÿ 自动标绘功能 （简易 ARP）
l 捕捉：5 自动 + 5 手动，或 10 手动
l 跟踪：自动
l 显示：速度、航线、距离/方位和 CPA/TCPA
5．使用环境
ÿ 温度：-15 度～+55 度 （显示单元）、-25 度～+70 度 （天线单元）
ÿ
电源：DC 10.5V～40V 宽压输入，功耗 60W（省电模式 30W）
6．产品应用
ONR-X3 系列变波长连续波固态雷达产品可应用于军事、航海、边防、海洋环境保护等
等多种业务领域。
