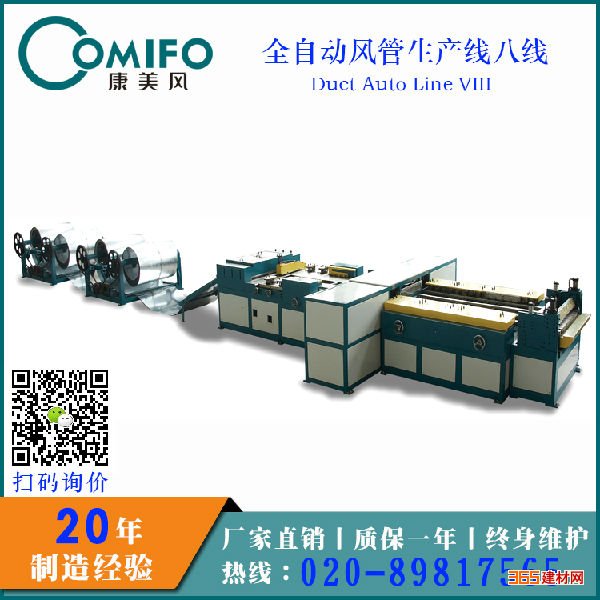

由四个料架，调平压筋，冲加强孔，冲方口冲尖角，双联C/S骨成型，折边，剪切，专利型升降辘骨机 (可实现剪切，联合角成型，直角骨成型三位一体)，送料平台(可选)，双联TDF
法兰成型机，TDF液压折边机组成。采用全电脑
PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线*大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。可生产出C/S骨
风管或”L” ”口”型带咬口、TDF共板法兰、折边的风管。
全自动风管生产线占地面积小，直线型加工，一机多用，生产效率高，是目前功能*全的生产线。
参数：
型号 *大料宽 料厚范围 速度 剪切误差 对角线误差
CAL8-1.2x1300 1300mm 0.4-1.2mm 0-18m/min ±0.5mm ±0.5mm
CAL8-1.2x1600 1600mm 0.4-1.2mm 0-18m/min ±0.5mm ±0.5mm
基本配置:
1.电动送料架两个
2.调平压筋装置一套
3.冲支撑孔装置一套
4.液压冲方口剪角四套连模具
5.双联C骨成型装置一套
6.液压剪切折弯装置一套
7. 升降式联合角辘骨机一套
8.双联TDF共板法兰成型机一套
9.液压TDF共板法兰折边机一套
10. 控制系统及触摸屏操作面板一套
工作原理：卷料-调平-压筋-冲加强孔-冲方口-冲尖角-双联C/S骨成型-折边-剪切-升降辘骨机-双联TDF法兰成型-折边
