一种*于后张法预应力管（孔）压浆施工的产品由多种优质水泥基材料和高性能外加剂优化配制而成，具有优异的流动性，浆体稳定，充盈度好，凝结时间可调，无收缩、微膨胀，强度高，不含对
钢筋有害物质等特点。孔道
压浆料是一种粉料，加水混合会形成一种具有收缩补偿性的，触变性的
注浆液。
适用范围：

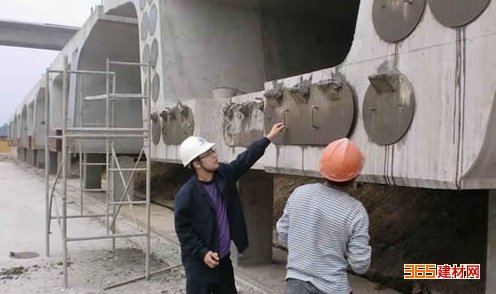

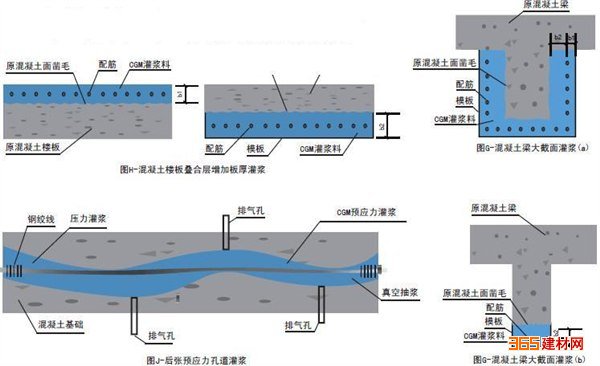

★ 各种铁路、公路后张法预应力桥梁孔道压浆。
★ 大型预应力结构孔道压浆。
★ 各种混凝土结构
接头处止漏灌浆。
施工工艺：
1、本产品水胶比为 0.28-0.32左右，可根据灌浆部位不同进行调整。
2、首先在
搅拌机中加入实际拌合水的 80％-90％，开动搅拌机，均匀加入全部孔道压浆料，边加入边搅拌，然后均匀加入全部水泥。全部粉料加入慢速搅拌 2min，然后加入剩下的 10％-20％的拌合水，继续搅拌 2min。
3、水泥浆自搅拌至压入孔道的时间，视气温情况而定，一般在 30-40min范围内。
4、水泥浆在使用前应连续搅拌，搅拌机转速不低于 1000r/min，以维持浆体的均匀性和流动性。
5、压浆时浆体温度应保持在 5℃-30℃之间，否则应采取相应的措施满足条件。
6、因延迟使用所致流动度降低的水泥浆，不得通过加水来增加其流动度。
7、施工时，在高温条件下，应选择温度较低的时间，如夜间施工；在低温条件下，应按冬季施工处理。
注 意：
搅拌机转速不低于 1000r/min。因延迟使用所致的流动度降低的水泥浆，不得通过加水来增加其流动度。
包装与贮存：
★ 50kg/袋，可根据客户要求定制包装规格。
★ 宜在室内阴凉、干燥、通风处保存，可在零度以下环境中存放。
一、执行标准的说明
检测及验收的执行标准，分别有： JTG/T F50-2011《公路桥涵施工技术规范》和TB/T3192-2008《铁路后张
预应力混凝土梁
管道压浆技术条件》。 仅此这两个标准的技术指标值略有不同，但公路标准严于铁路标准。为了满足市场的需求，简化生产要素，稳定产品质量，用一个配方主打两个市场的供求。
二、原料规定
是由水泥、
压浆剂和拌合用水组成，其水泥应视为主材料。因为不同厂家生产的压浆剂，对不同厂家、不同等级的水泥，都存在适用性的问题。所以，针对用户提供的（或选用）水泥，首先应做试验来确定压浆剂的适用性及技术指标的检测。
1. 水泥：应选用性能稳定，强度等级不低于42.5的低碱
硅酸盐水泥或低碱普通
硅酸盐水泥。定义：指水泥中氧化钾、氧化钠的含量以等当量氧化钠
计不超过0.6％，称之为低碱水泥。
2. 拌合用水：符合国家卫生标准的清洁饮用水。由于我国地域广阔，就自来而
言其酸碱度也不尽相同。所以，再加上桶装水又有矿泉水、纯净水等
之区别。在拌制一般混凝土时，水的酸碱度，受其影响不大。由于压
浆料的流动度检测受到水料比的限制，不同的水质、就会出现不同的
检测结果。经试验证明：自来水的PH值=8，而纯净水的PH值=7。
查阅有关资料得知：纯净水的表面张力大，渗透力强。数据证明：用
纯净水拌合压浆料比用自来水检测流动度的秒数要缩短1~2秒钟。所
以，在产品的质量验证过程中应引起重视。
三、检测机具
1. 搅拌机：它是检验产品质量的重要机械，是压浆料制浆好坏的关键。无论
JTG/T F50-2011《公路桥涵施工技术规范》和TB/T3192-2008《铁
路后张预应力混凝土梁管道压浆技术条件》，这两个标准都有明
文规定：搅拌机的转速不低1000转/每分钟、搅拌叶的形状为：
叶片状，其线速度应控制在10米/每秒以上。
五、检测技能
公路与铁路的这两个标准中，对产品的质量检测方法上制定的不严谨。如制浆设备的机型没有统一的规定、技术参数也没有明确的规定、搅拌时间也没有明文规定、自由泌水率检测容器没有规定容器的截面尺寸等等。所以，在执行标准时必然出现各自为战的结果，实难得到测试的可比性和接近值。
就一般压浆料的用户而言，首先要确认所购买的水泥与压浆剂的相容性，进行流动度的检测，借以鉴定压浆剂的质量，所以仅对流动度的测定进行详述。
再连续搅拌2分钟，即可。注：本方法的制浆工艺与实际工程有同工之处，也是可取的。
2. 流动度测试仪的校准：
按标准的规定，量取1725mL±5mL洁净的饮用水，用手堵住仪器的下
端出口，将良好的水倒入仪器内，水静置后，标出水面的位置；启动秒表与手
离开出口同时进行，待出口出现孔洞时，停止计时；当测得水的流动度（即水
流出的时间）在8.0秒±0.2秒时，确认仪器符合测定的要求。
六：主要技术指标
检测时间
技术指标要求
实验结果
凝结时间，s
初凝
初凝≥4
6-9
终凝
终凝≤24
9.5-12
流动度，s
出机流动度
18±4
19-22
30min流动度
≤30
22-28
泌水率，％
3h毛细泌水率
≤0.1
0
24h自由泌水率
0
0
压力泌水率，％
0.22Mpa
≤3.5
1.5-3.2
0.36Mpa
抗折强度，Mpa
7d
≥6.5
≥7
28d
≥10
≥11
抗压强度，Mpa
7d
≥35
≥40
28d
≥50
≥60
对钢筋有无锈蚀作用
无锈蚀
无锈蚀
充盈度
合格
合格
含气量，％
1-3
1-2
24h自由膨胀率，％
0-3
0-2
注：①检测依据《铁路后张法预应力混凝土梁管道压浆技术条件》TB/T3192-2008，②LT-T实验结果因选用的水泥不同而有所差异。
适用范围
应用于有粘结后张预应力管道压浆。
包装25kg/袋
