采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄、很强的抗多径干扰能力和抗多径衰落能力，能够实现非视距（NLOS），高速运动情况下实时传输高质量图像。
系统采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。

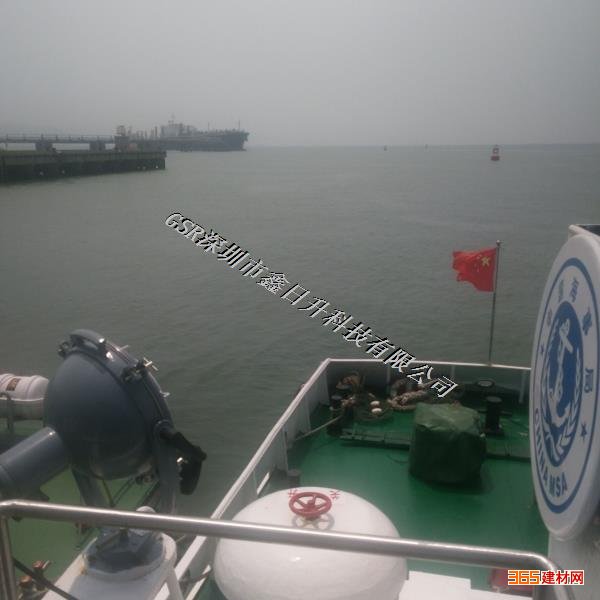

广泛应用于军事侦察、边防巡逻、公安技侦、航拍、空中测绘、电力巡查、铁路抢险、海事执法、城管执法、新闻密访、卫生防疫等或突发事件应急指挥、无人车、无人船、特种机器人等领域。

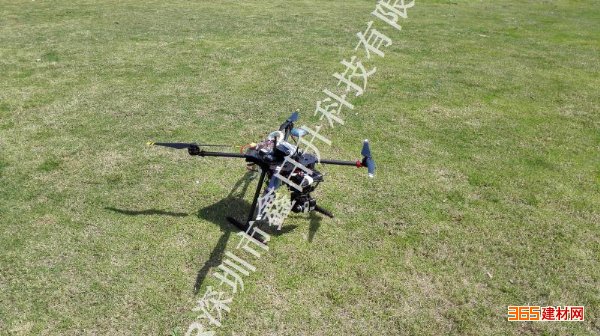

适用于事发现场～监控车等场所。设备体积小可伪装做密访取证、空中作业图传、无人机无线图像传输。
发射机 接收机
优点：
? 机体积小，重量轻
? 低延时≤200ms
? 有很强的抗干扰能力和非视距绕射能力
? 宽电压输入DC7-16V
? 画质清晰达高清1080p效果
? 分集双天线接收，使实时图像更为清晰流畅
一、技术指标：

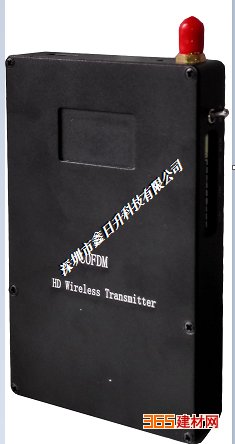

发射机
工作频率 300MHz～2300MHz ，频率订制
射频功率 ≤27dBm，1dB步进
信道带宽 2/3/4/5/6/7/8MHz
FEC 1/2，2/3，3/4，5/6，7/8
保护间隔 1/32，1/16，1/8，1/4
码流 2Mbps～12Mbps
时延 ≤200ms
音视频压缩格式 H.264
传输距离 地面视距≥1公里；空对地≥20公里；非视距≥700米
音视频接口 Mini HDMI
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电 源 DC7～16V外部供电
尺寸规格 L116*W70*H22mm
重 量 200g
接收机
工作频率 300MHz～860MHz ，频率订制
信道带宽 2/3/4/5/6/7/8MHz
灵敏度 2MHz：-103dBm；2.5MHz：-102dBm；4MHz：-100dBm；8MHz：-97dBm
接收技术 空间分集技术
接收极化 垂直极化，双天线接收
音视频解压格式 H.264
音视频输出接口 1路HDMI ，2路音视频BNC
图像清晰度 HD1080P，向下兼容1080I、720P、480P及标清
图像帧率 24、50、60帧/秒，兼容其它帧率
电源 DC12V
尺寸规格 120*115*34mm
二、使用示意图
三、拓扑示意图
四、系统清单：
微型发射机 1台 HDMI线 1条
接收机 1台 接收机
电源线 1条
发射机电源线 1根
发射天线 1根 天线吸盘 2块
接收天线 2根
