1.用途
用于交流50Hz、40.5kV的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。该
断路器符合国家标准GB1984-2003《交流
高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。 断路器的主要特点
2.主要特点
a. 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
B. 结构简单，免维护，不检修周期长；
C.绝缘性能好，抗污秽能力强;
D.可配
弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患;
E.内装电流
互感器计量精度达0.2级，可实现三相差动保护；
F.内附凝露控制器，能保持断路器在一定的温度湿度下可靠运行。
3.断路器使用条件
A.周围空气温度上限 +40℃下限一般地区-30℃，高寒地区-40℃；
B.海拔不超过1000m；
C.风压不超过700Pa（相当于风速34m/s）；
D.地震烈度不超过8度；
E.空气污秽程度III级。
4结构和工作原理

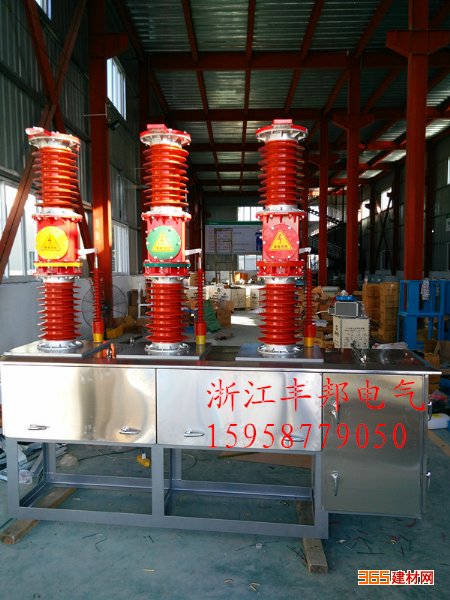

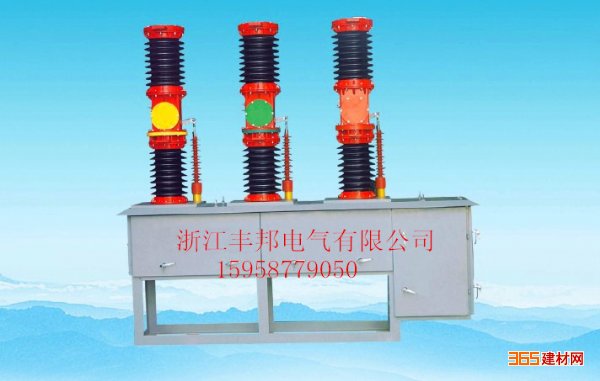

1： 本产品总体结构为支柱式，上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷 瓶，三相瓷瓶装在一个机构箱上，灭弧室动端通过拐臂、绝缘拉杆、传动机构与操动机构的输出轴相连，传动机构与操动机构在防雨箱体内。 该产品主要由支柱瓷瓶、铝支架、真空灭弧室、绝缘拉杆、传动机构、电磁机构或弹簧操动机构、
电流互感器、防凝露装置和箱体组成。支柱瓷瓶是断路器主回路和机构连接的支持与绝缘构件，也是盛放
绝缘材料的容器。真空灭弧室是产品的主要部件，真空灭弧室在上瓷瓶内，在灭弧室与瓷瓶之间，采用新型的绝缘材料电气绝缘脂填充，以解决凝露问题，该绝缘材料具有绝缘性能好，耐老化，耐室外高温等特点。从而,避免由于充SF6气体及充油带来的一系列问题,给检修及维护带来方便。
2： 本产品配有2-3个电流互感器，电流互感器安装在下瓷瓶和箱体内，每相可以带四个线圈，其中一个用于计量，一个用于测量，两个用于保护。变比及精度可根据用户要求选择100/5，150/5，200/5，250/5，300/5，400/5，500/5，600/5，800/5，1000/5，1600/5等。精度选择0.2/0.5/10p/10p等。
5. 订货须知：
订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
ZW7-40.5
真空断路器售后服务：
售后服务
我公司本着优质、高效、发展的精神，以优质的产品、贴心的服务为理念，并公开、负责地向您郑重承诺如下：
1.我厂出售的所有产品*低保修期为一年，部分产品保修三年。保修期内免费上门维修(人为因素或不可抗拒的自然现象所引起的故障或破坏除外)。
2.在接到报修通知后，七个工作日内赶到现场并解决问题。
3.用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案。
4.用户在正常使用中出现性能故障时，本公司承诺以上保修服务。除此以外，国家适用法律法规另有明确规定的，本公司将遵照相关法律法规执行。
5.在保修期内，以下情况将实行有偿维修服务;
(1)由于人为或不可抗拒的自然现象而发生的损坏。
(2)由于操作不当而造成的故障或损坏。
(3)由于对产品的改造、分解、组装而发生的故障或损坏.
