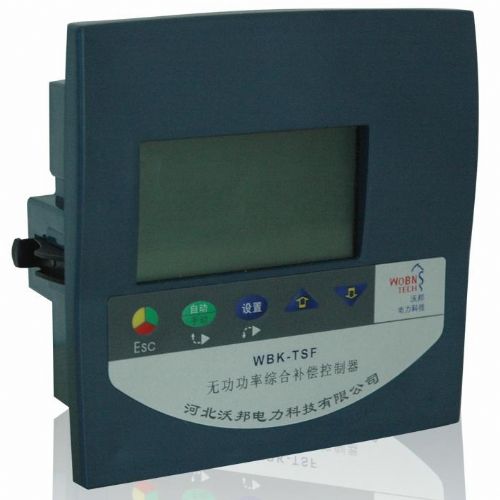

WBK无功功率综合补偿控制器
主要技术参数
WBK-S（三相共补）无功功率自动补偿控制器技术参数
电源电压：380V（1、3号端子） 控制输出直流电压信号容量：负12V 10mA/路
信号电压：AC50V-275V（相电压） 报警无源开关信号容量：250V 3A/路
信号电流：AC0-5.5A 整机能量消耗：﹤8VA
工作频率：45-65HZ 防护等级：外壳IP30
欠压门限：176V 连接方式：可拔插
接线端子螺丝固定
*小工作电流（灵敏度）：50mA 安装方式：嵌入式安装倒齿附件固定
*快响应速度：100毫秒或1秒 安装尺寸：实物尺寸138mm×138mm，开孔尺寸139mm×139mm
RS485-A0B0负载强度：32个 外形尺寸：长（145mm）×宽（145mm）×深（75mm）
功能特点
（1） 以基波无功功率计算投切
电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
（2） 功率因数测量精度高，显示范围宽。
（3） 有12种
电容器容量编码方式供应户选择。
（4） 可再编程式的补偿方案和输出回路。
（5） 单机*多18路输出。
（6） 大屏幕LCD显示屏，中文操作，人机界面友好操作方便。
（7） 各种控制参数全数字可调直观使用方便。
（8） 具有自动运行与手动运行两种方式。
（9） 提供一个无源开关信号输出的报警器，报警驱动事件可编程。
（10）具有具有过电压、欠电压、欠电流、畸变率超标、温度超标保护功能。
（11）具有掉电保护功能，控制参数停电不丢失。
（12）电流信号输入阻抗低≤0.01欧姆。
（13）目标功率因数调节范围广。
（14）具有RS485通讯接口，具有实时时钟、投切记录功能，可远程控制。
（15）支持循环投切以及8414编码投切功能。
（16）支持共、分补综合补偿。
（17）响应时间快，在动态投切时100ms内响应。
（18）具有自动实现温漂、零漂的校正功能。
