一、前言：
本
试验机适用于绝缘电工套管等材料的弯曲试验，弯曲的总角度为180°，试验后，观察试样有无裂痕。符合GB/T14823.2《电气安装用导管 特殊要求一刚性
绝缘材料平导管》、JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹
电线管》等要求。
本试验机能在一台设备上测试标准规定的三种导管，不需要更换成形模及弯曲型辊。且操作方便、直观可靠，因此，应用愈来愈广泛。
二、技术参数：
1、试样导管直径：16 20 25mm
2、成形模槽底半径：48 60 75mm
3、弯曲型辊中心轨迹半径：84 105 131.25mm
4、成形模及弯曲型辊槽半径；8.1 10.1 12.6mm
5、弯曲型辊槽底直径：24 30 37.5mm
6、试样弯曲总角度： 180°
7、外形尺寸：350×320×850mm（长×宽×高）
8、重 量 ：37kg
三、结构说明：

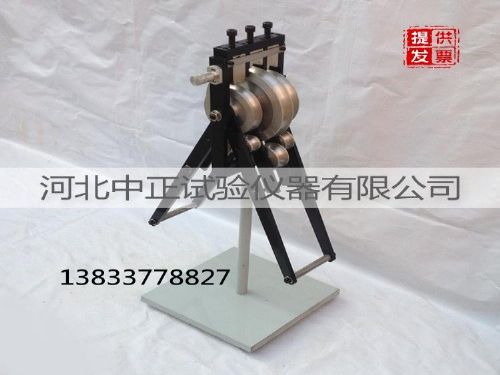

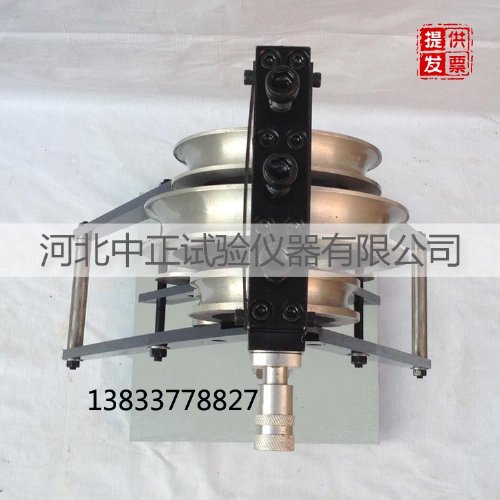

本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。
四、操作：
1、将试验机放置平稳，表面擦拭干净。
2、试验前，先将弯曲辅助件插入每个试样中，弯曲辅助件可以是由无毛刺的，直径为1-2mm的钢丝所绕成的密圈
弹簧（弹簧的外径比所规定的导管*小内径小0.7-1mm）。或采用生产厂所*的弯曲辅助件。
3、将试验机两边的手柄抬起，根据不同直径的试样，选择相应的成形模（轮），将试样插入成形模和弯曲型辊（轮）之间，转动夹紧手柄，用夹紧装置轻轻夹在成形模的槽中。
4、将试样两边的手柄缓缓压下，使试样弯曲的总角度约为180°，以至在放开型辊时，试样所弯曲到90°角，在90°角这一位置上，应在不损坏试样及弯曲辅助件的情况下。
5、试验后，观察试样有无裂痕。
6、如试样不易取出，可拨出定位销，将夹紧装置转动一定角度后，取出试样。
7、试验结束后，将试验机擦拭干净，放在干燥处保存。
