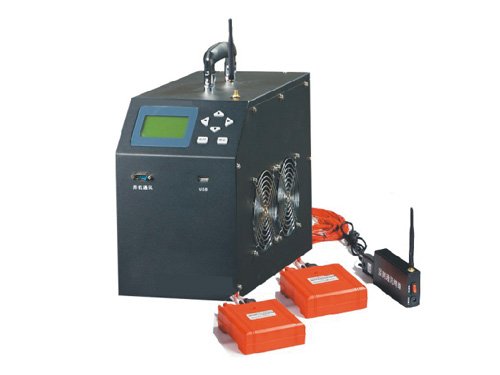

DFT6300智能蓄
电池放电监测仪
1.1 概述
该仪器是专门针对
蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流
电源带载能力的测试而设计。采用*新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
该仪器功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠*。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。
该仪器系列便携、智能化的专业设计使放电测试工作变得简捷、轻松，大大降低了专业维护人员的劳动强度，也提高了放电测试的科学性和智能化。
1.2 功能特点
采用PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
具有无线通讯功能，无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线，灵活方便。
无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
设备安装、调试、维护简便，各采集模块前后采用隔离技术，安全性、可靠性程度高
配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
自动保护功能，设定放电时长到、放
电容量到；蓄电池组电压低于设定的*低保护电压；负载连线出现异常等，自动停止放电并报警，同时自动记录停机方式。
可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
可通过短时放电（10分钟）来预估蓄电池组容量。
可记录测试/放电过程每节电池放电情况，主要是电池组总容量、总电压、总电流以及电压*低的单体电池的电压变化情况。
1.3 工作示意图
1.4技术指标
型号 放电电流 电池组电压 放电终止电压 供电电源 尺寸(mm) 重量
24V50A 0～50A DC24V 10～30V可调 AC220±15％
DC48V 415×180×310 9kg
48V150A 0～150A DC48V 10～60V可调 AC220±15％
DC48V 415×180×310 9kg
48V200A 0～200A 520×180×393 13kg
48V300A 0～300A 570×225×460 15kg
220V30A 0～30A DC220V 176～275V可调 AC220±15％
DC220V 415×180×310 9kg
220V50A 0～50A 520×180×393 13kg
220V100A 0～100A 570×225×460 15kg
220V200A 0～200A
110V30A 0～30A DC110V 98～121V可调 AC220±15％
DC110V 415×180×310 9kg
110V50A 0～50A 480×180×350 11kg
110V100A 0～100A 520×180×393 13kg
380V30A 0～30A DC380V 304～456V可调 AC220±15％
DC380V 570×225×460 15kg
380V50A 0～50A 600×235×460 18kg
600V60A 0～60A DC600V 480~720V可调 AC220±15％ 400×735×960 68kg
80V～482V20A 0～20A DC80V～482V 80～482V可调 AC220±15％
DC80～482V 570×225×460 15kg
80V～482V50A 0～50A 600×235×460 18kg
80V～482V100A 0～100A 500×780×704 38kg
检测单体电池 2V、4V、6V、12V
测量精度 电压测量精度：0.5％ 电流测量精度：1％
通讯接口 数据存储：USB 并机通讯：RS232
采样间隔 5s～1min
散热方式 强制风冷
工作环境 温度0℃～50℃ 湿度5％～90％
屏幕尺寸 128×64LCD
存储容量 128M
